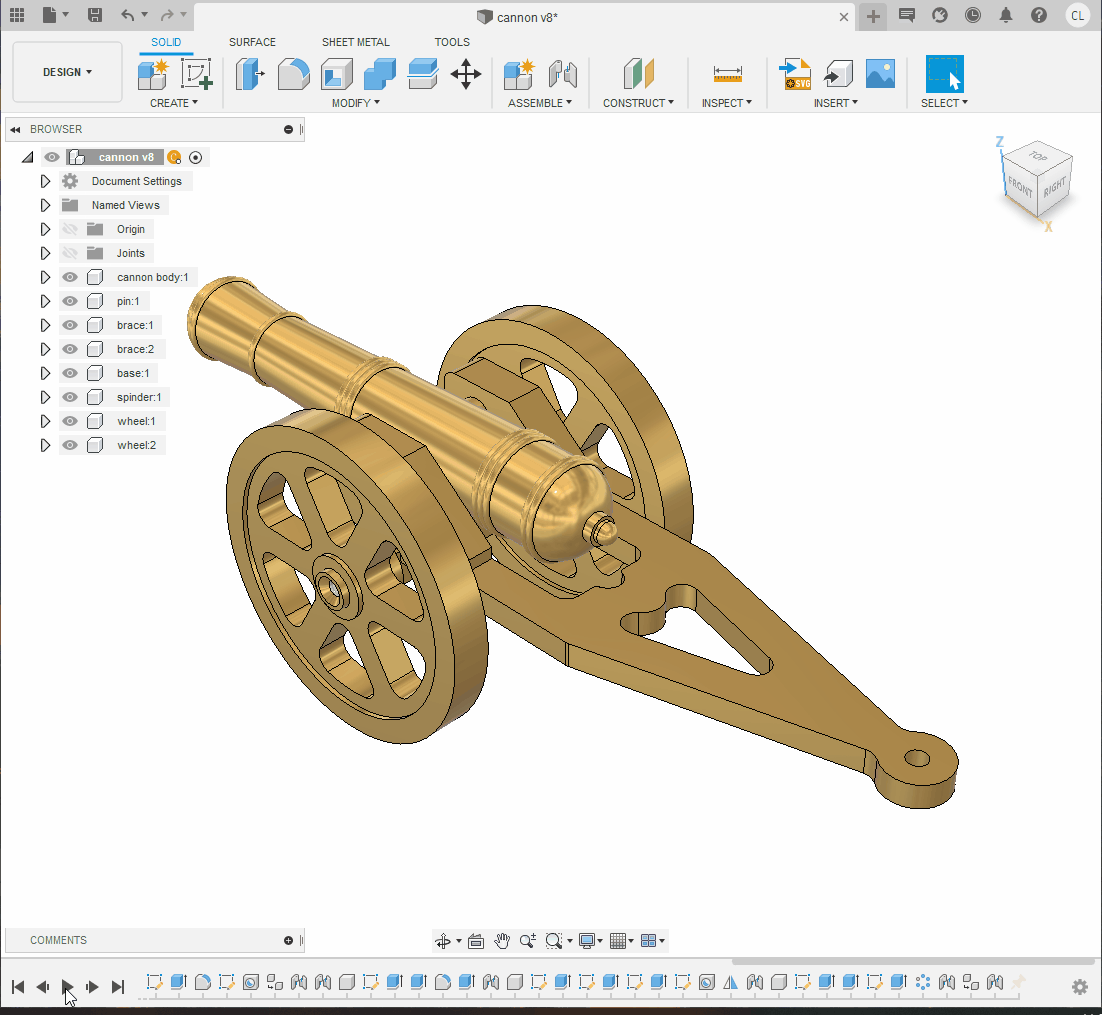

Brass Canon

本節要繪製的是傳統的大炮，雖然由於課程時間和機器限制，無法像以往一樣使用車床和銑床製作此大炮。但我們將教大家如何繪製此大炮，不僅是為了傳承這種情懷，同時也讓同學們日後能夠運用 CNC 機器製作此大炮。

brass cannon Drawing v52.pdf

Step 1

• 首先在首頁利用指令new component開一個新的組件，名為 cannon body

• 確保啟用此 component，小黑點在旁邊

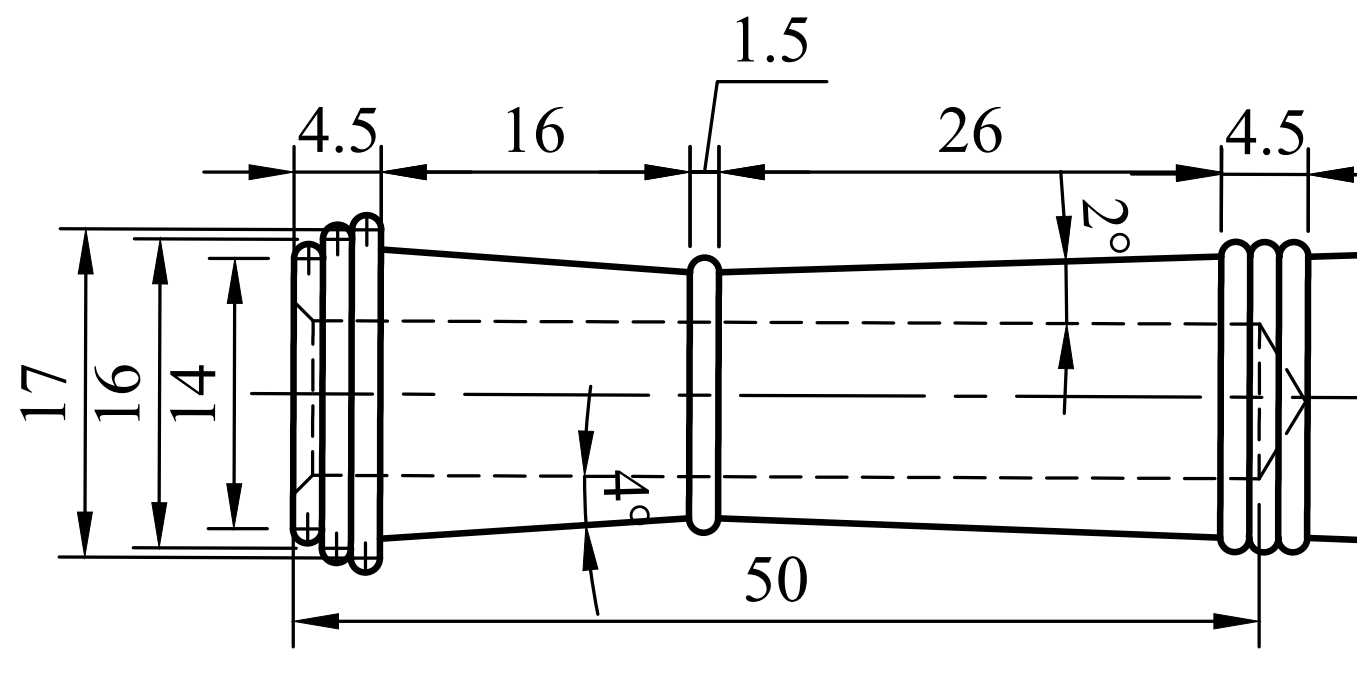

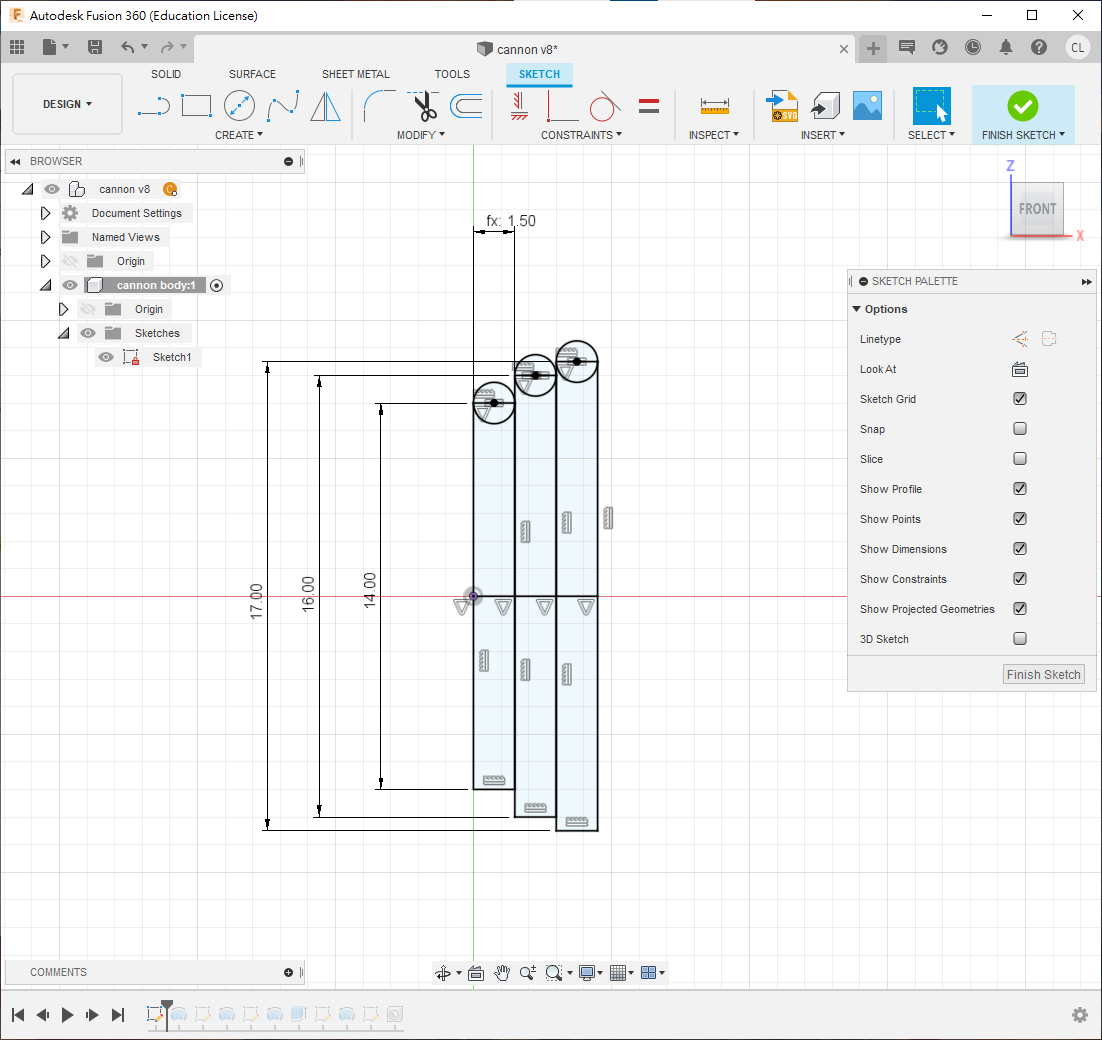

• 用指令new sketch開啟一個新的草圖，根據圖形前半部分繪製三個長方形和一個圓形

• 使用快捷鍵s 搜尋 Change Parameter，創建一個新的變數，名為 stepSize，內容為 1.5mm，以便後續修改

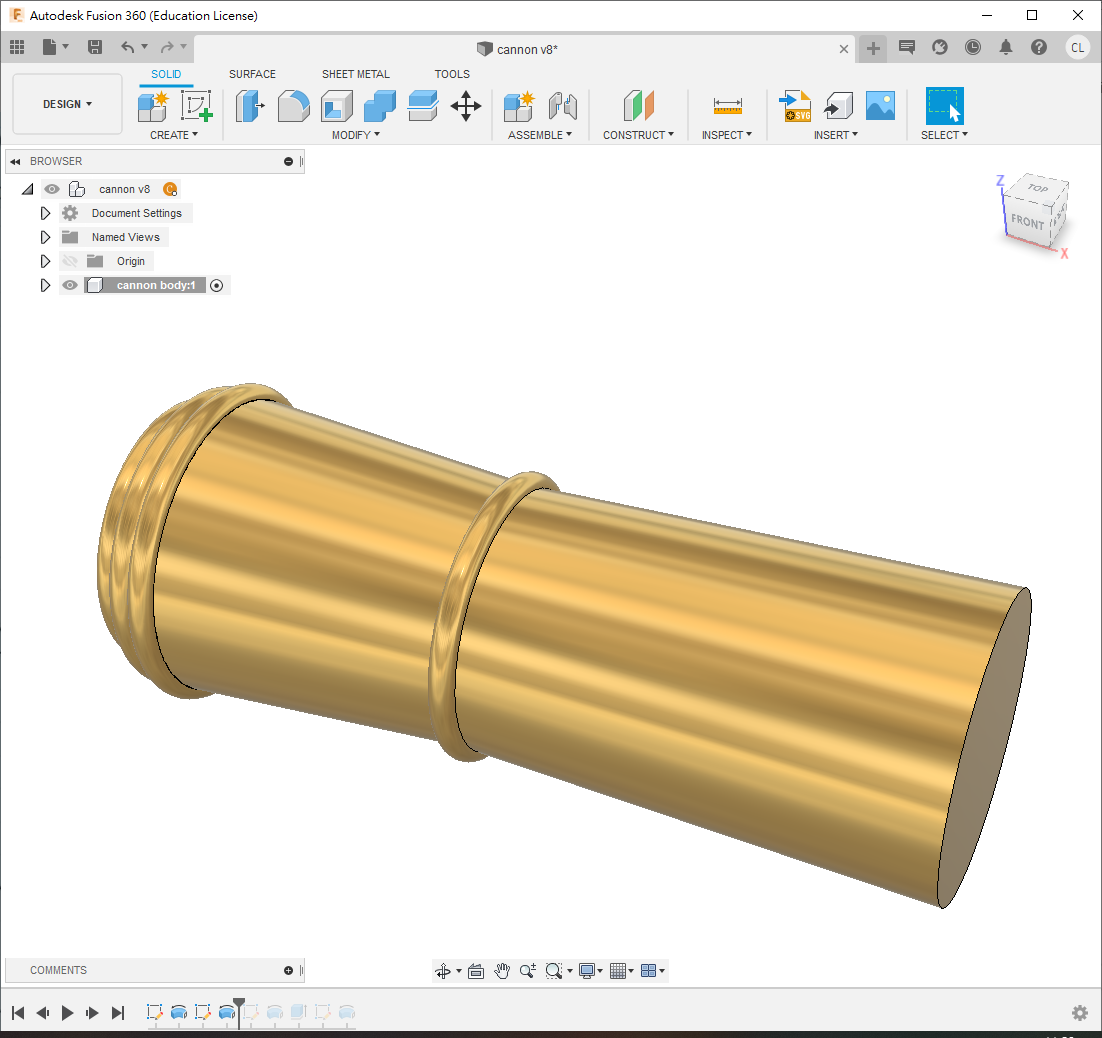

• 使用快捷鍵s 搜尋 Revolve，選擇上半部分，使用 X 軸旋轉 360 度

❗ Fusion 360 等特徵編輯軟件並不擅長處理 2D 圖形。如果同一個 2D 圖形內容太多，關係式太多，因尺寸和關係互相依賴，會令電腦極慢甚至死機。

💡 你也可以不完全按照我的步驟，一次性繪製多個圖形，但請記得不要太多。

• 下一步，進入 cannon body"這個 component，用指令new sketch開啟一個新的草圖

• 使用 快捷鍵P 投影之前的 body 到此草圖中，根據圖形尺寸繼續繪製

• 使用 Revolve，選擇 X 軸旋轉 360 度

• 使用快捷鍵s 搜尋 Change Parameter，創建一個新的變數，名為 cannonBodyHole，內容為 8mm

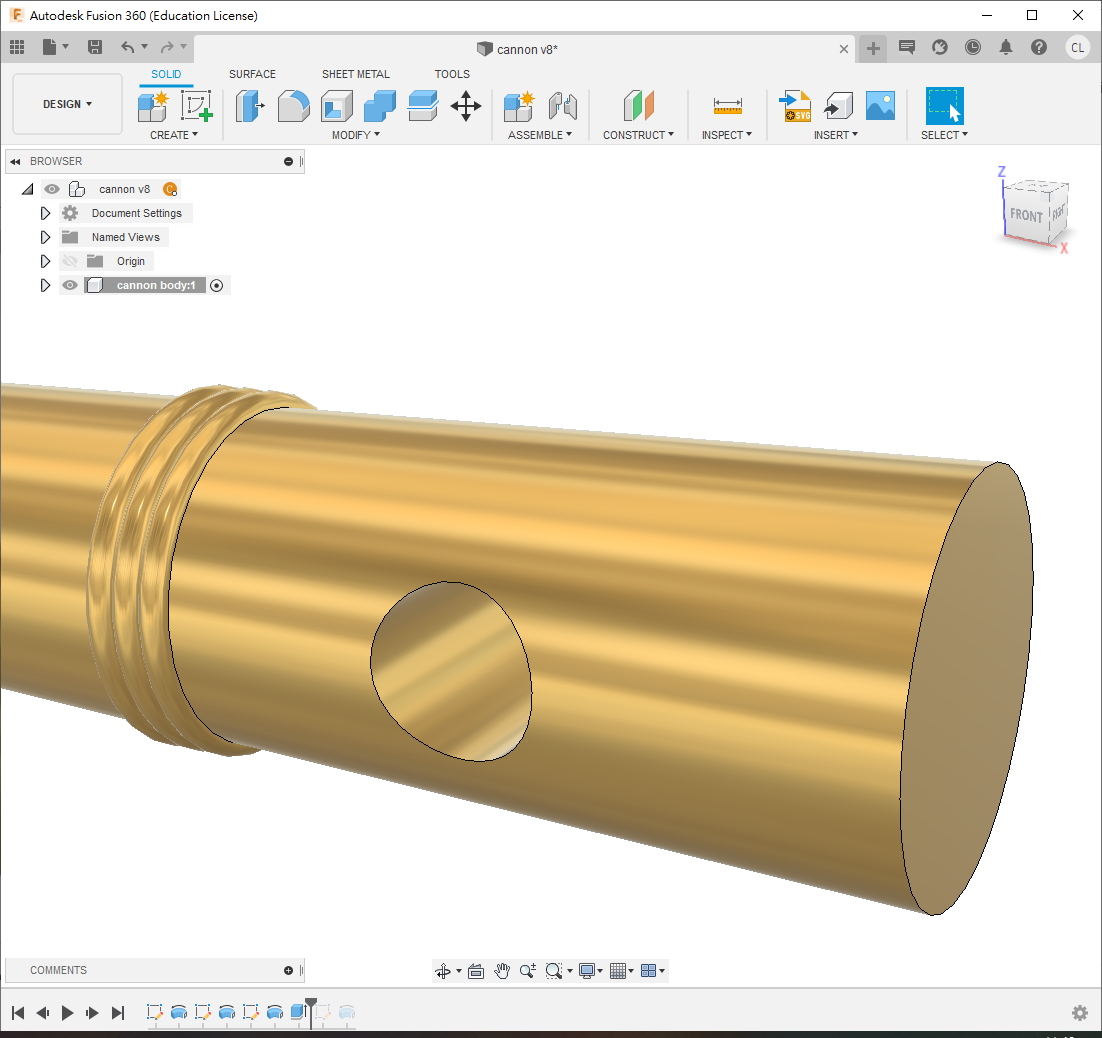

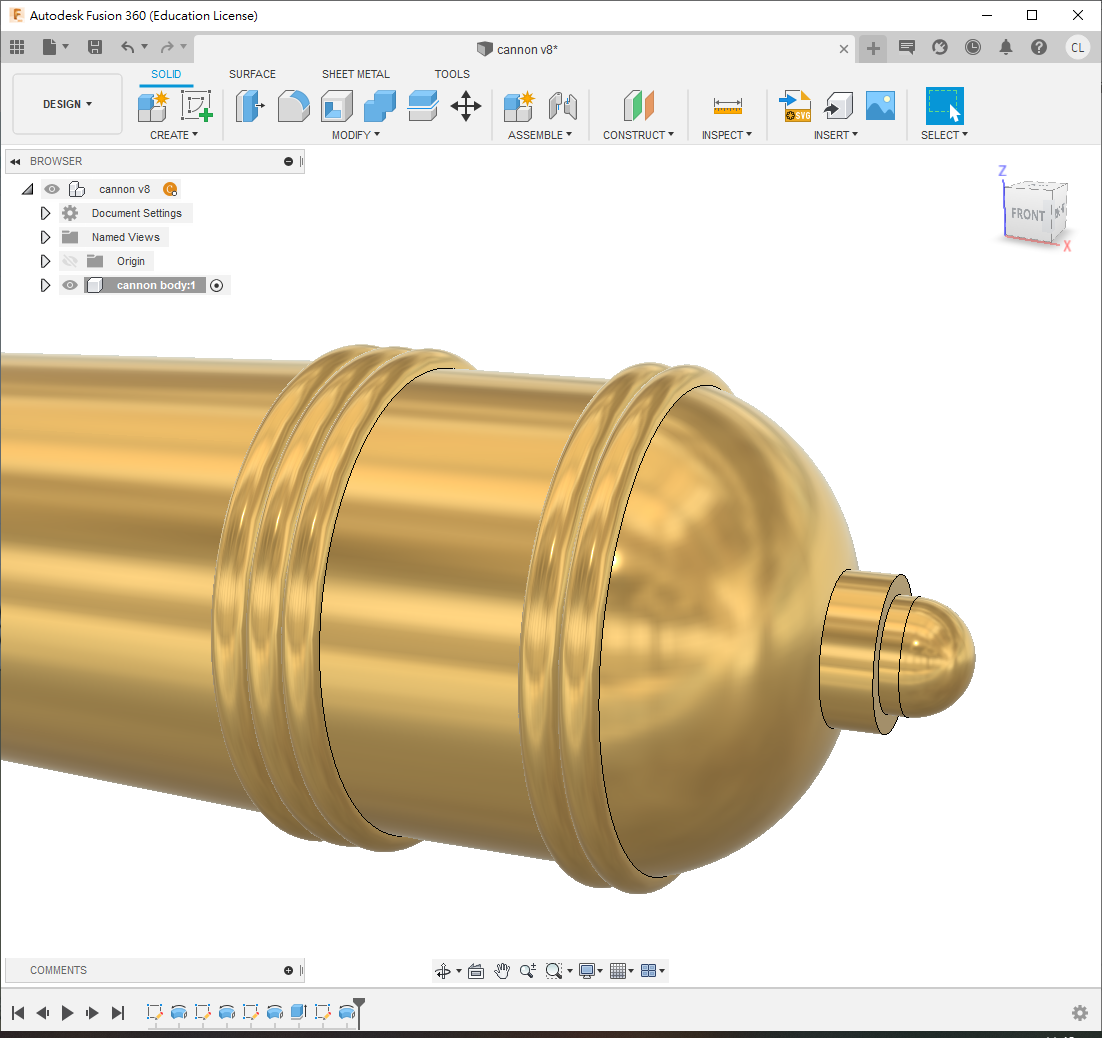

• 繼續根據 PDF 的尺寸繪製。

• 弧可以使用指令 3 Point Arc 來繪製，只需要指定起始點、終點和半徑即可

Step 2

• 開啟一個新的 component，名為 pin，並確保啟用此 component(小黑點在旁邊)

• 用指令new sketch開啟一個新的草圖

  • 按一下前一個componentcannon body旁的三角形

  • 按一下sketch旁的眼睛圖示，將隱藏的草圖顯示出來

  • 按一下body旁的眼睛圖示，將大炮暫時隱藏起來

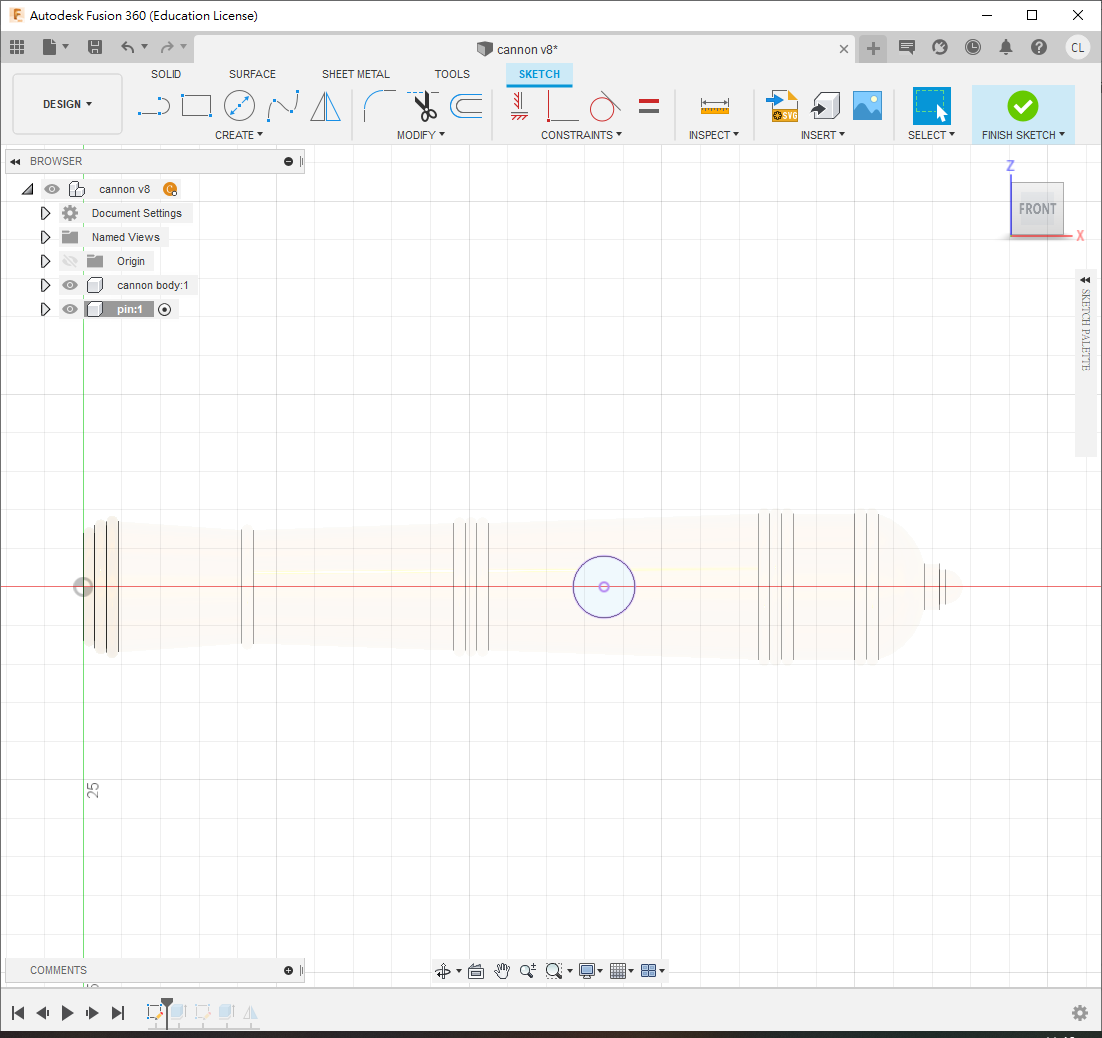

  • 使用快捷鍵 P 投影之前大炮身草圖的圓，如下圖3所示

  • 記得要投影原始的草圖，投影 body 的話是沒有中心點的

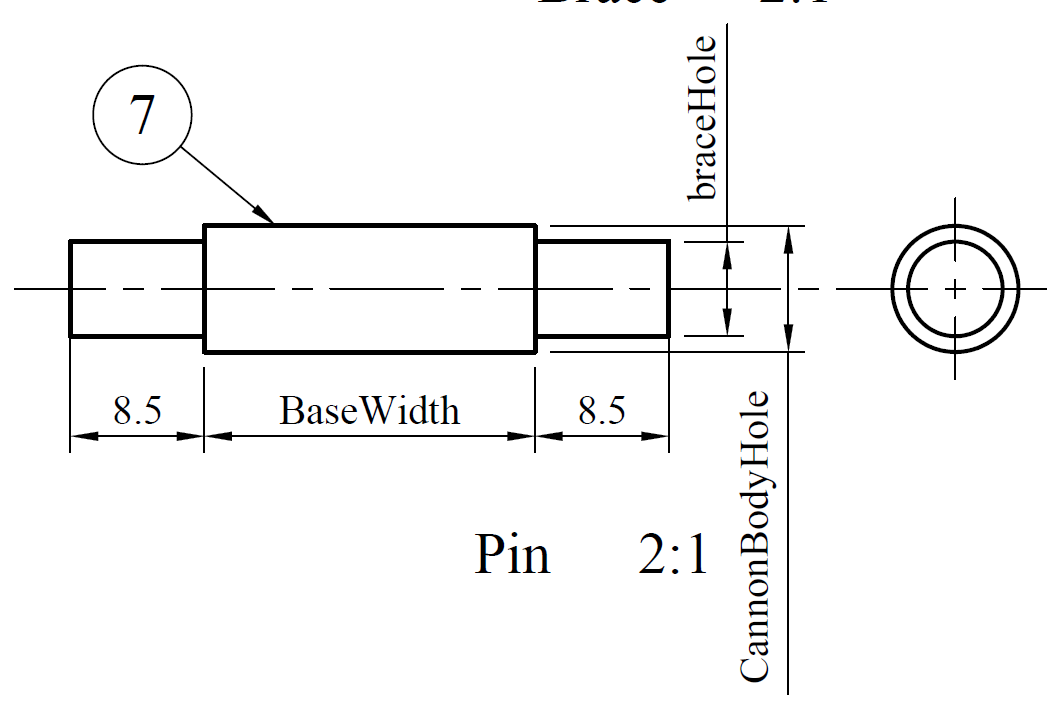

• 用change parameter創建一個新的參數，名為 baseWidth，內容為 21mm

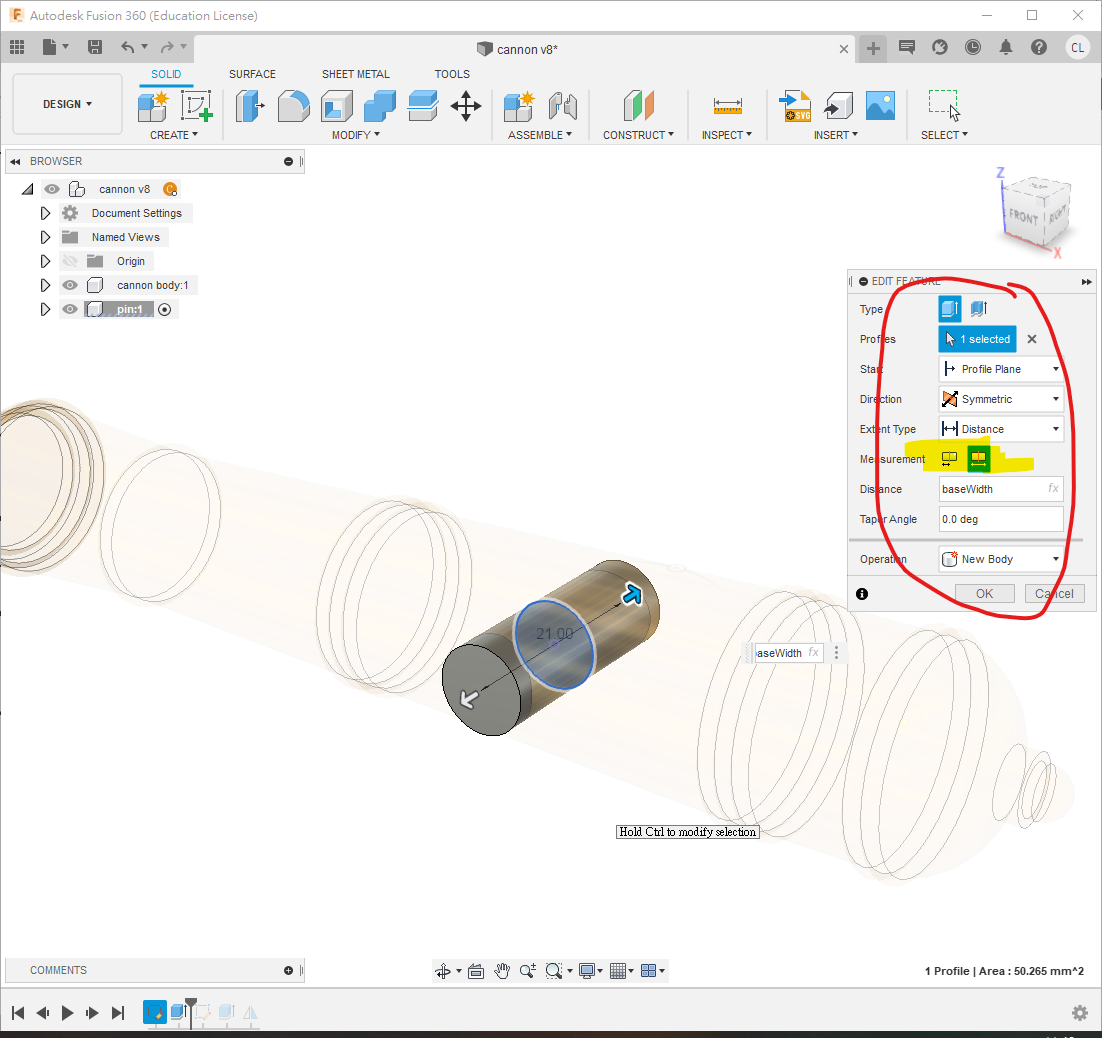

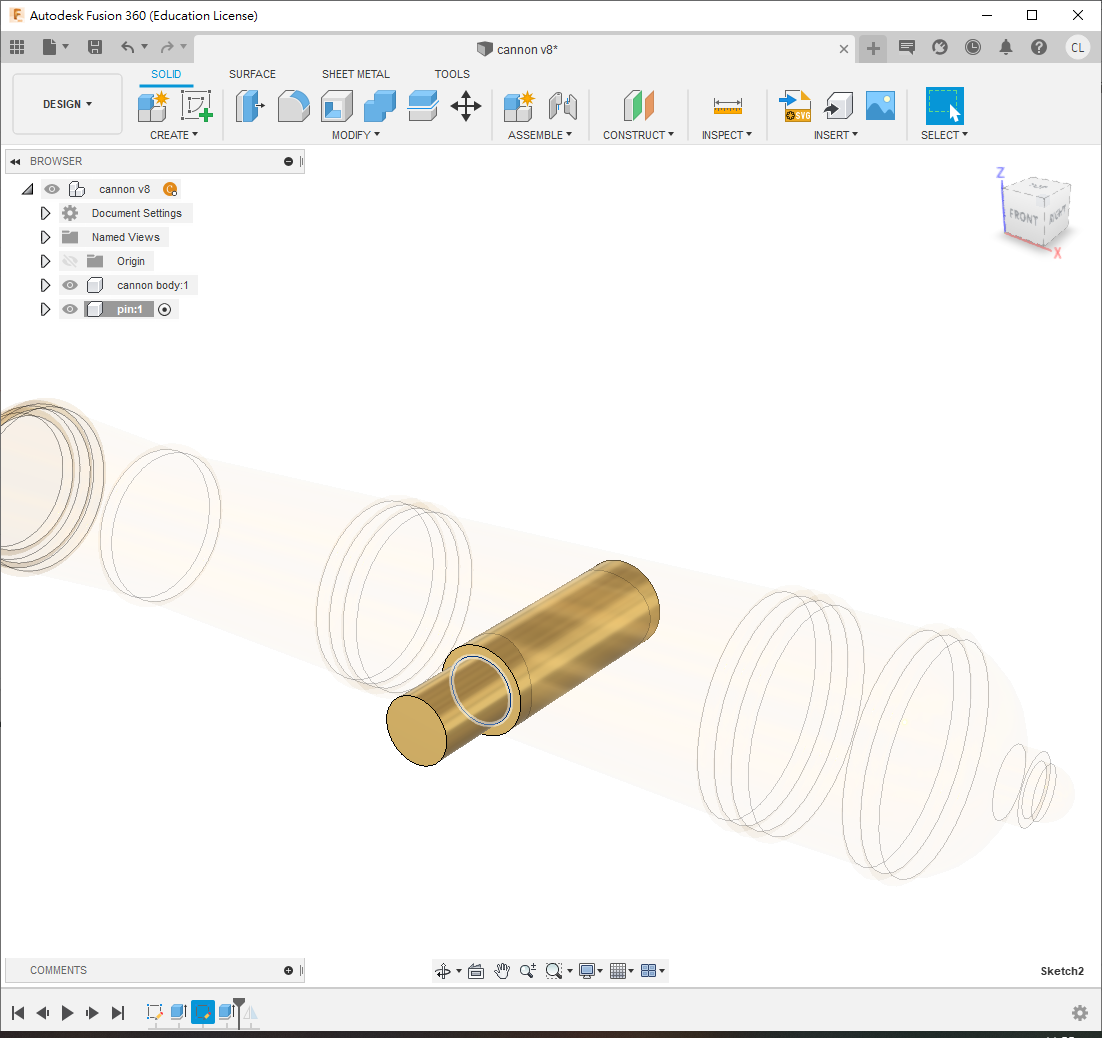

• 使用快捷鍵 e 擠出，direction選擇symmetric，長度為 baseWidth

• 用change parameter創建一個新的參數，名為 braceHole，內容為 6mm

• 在圓形的一側開啟一個新的草圖，繪製一個圓形

• 用快捷鍵e擠出長度 8.5mm

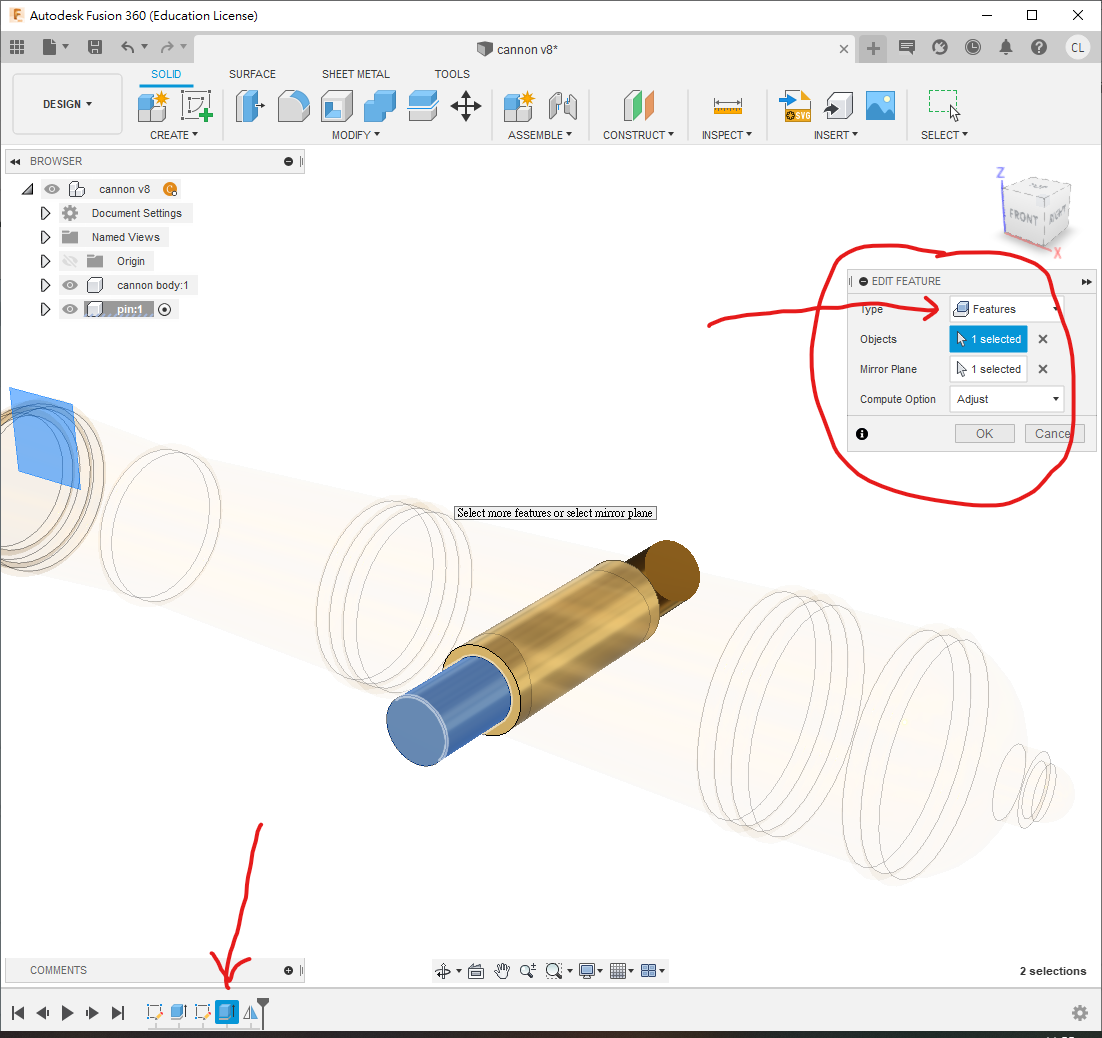

• 使用鏡像功能(mirror)鏡像剛才擠出的特徵，鏡像平面為世界 XZ 平面，見下圖3。

• 最後，使用快捷鍵j聯接將 pin和 cannon body組合起來，類形使用revoling joint

Step 3

• 用快捷鍵s搜尋new component開啟一個新的component，名為 brace

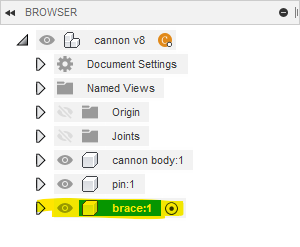

• 確保小黑點在旁邊已經啟用此 component

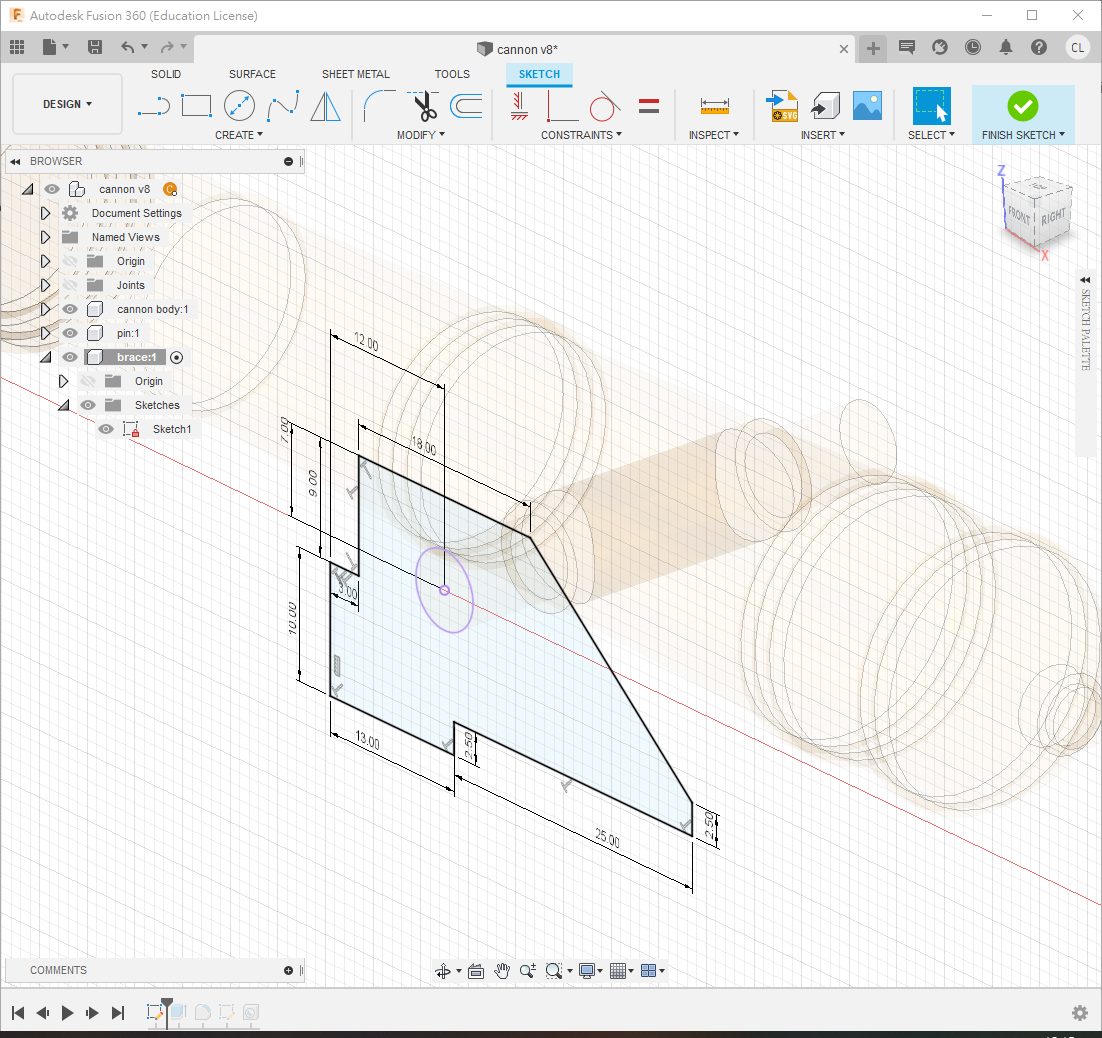

• 在 pin 的最邊緣，用快捷鍵s搜尋new sketch開啟一個新的草圖，見下圖

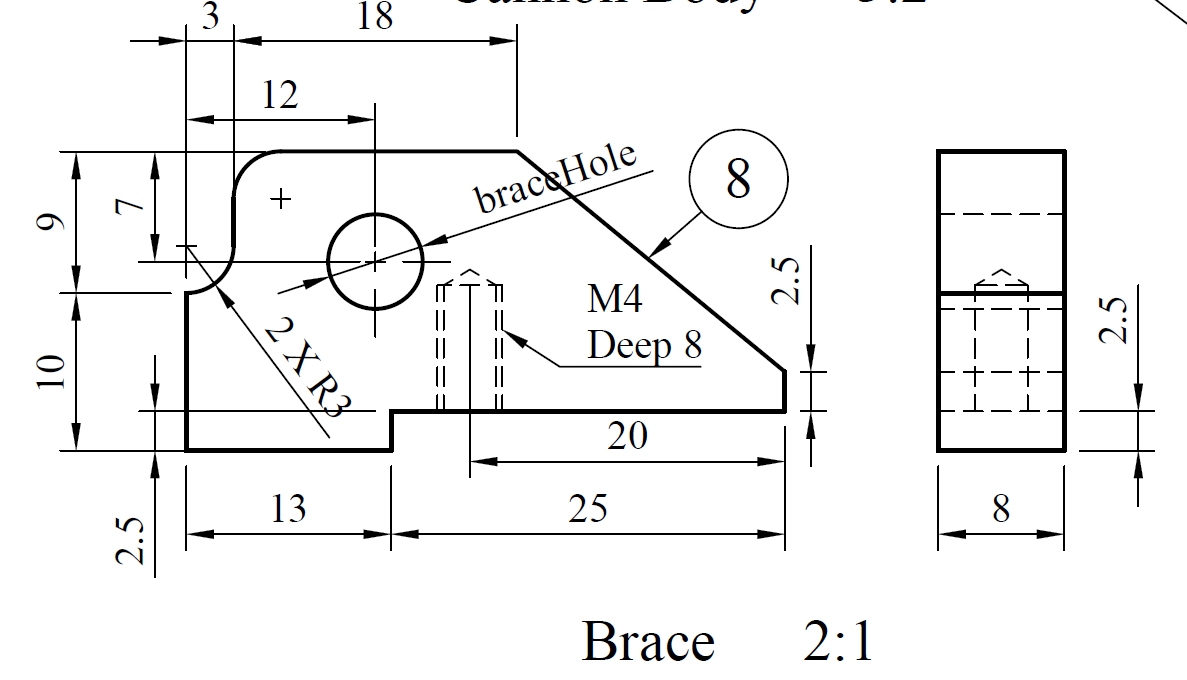

• 投影圓形，並根據圖則繪製整個固定架

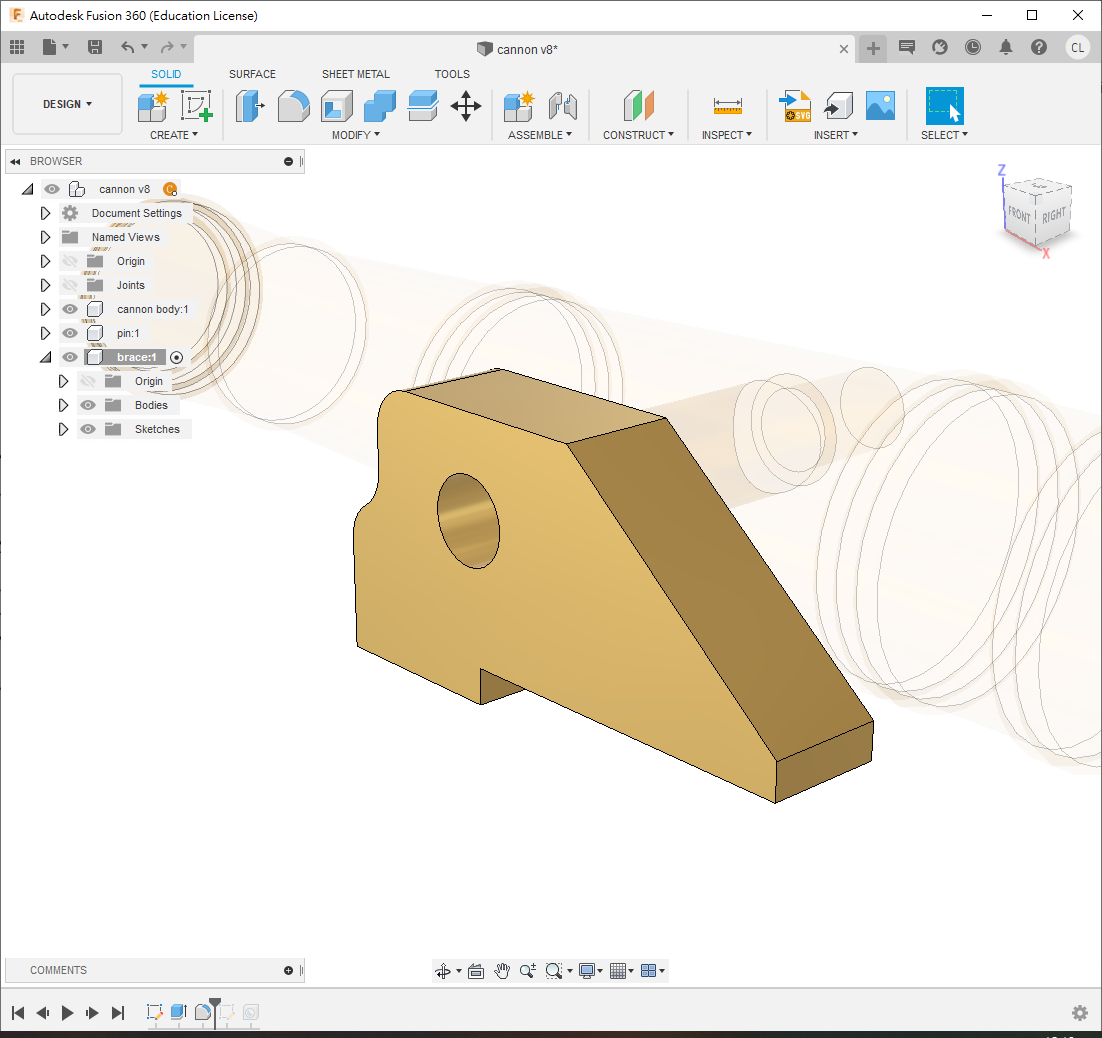

• 使用快捷鍵e 擠出 8mm

• 使用快捷鍵f 修整圓角

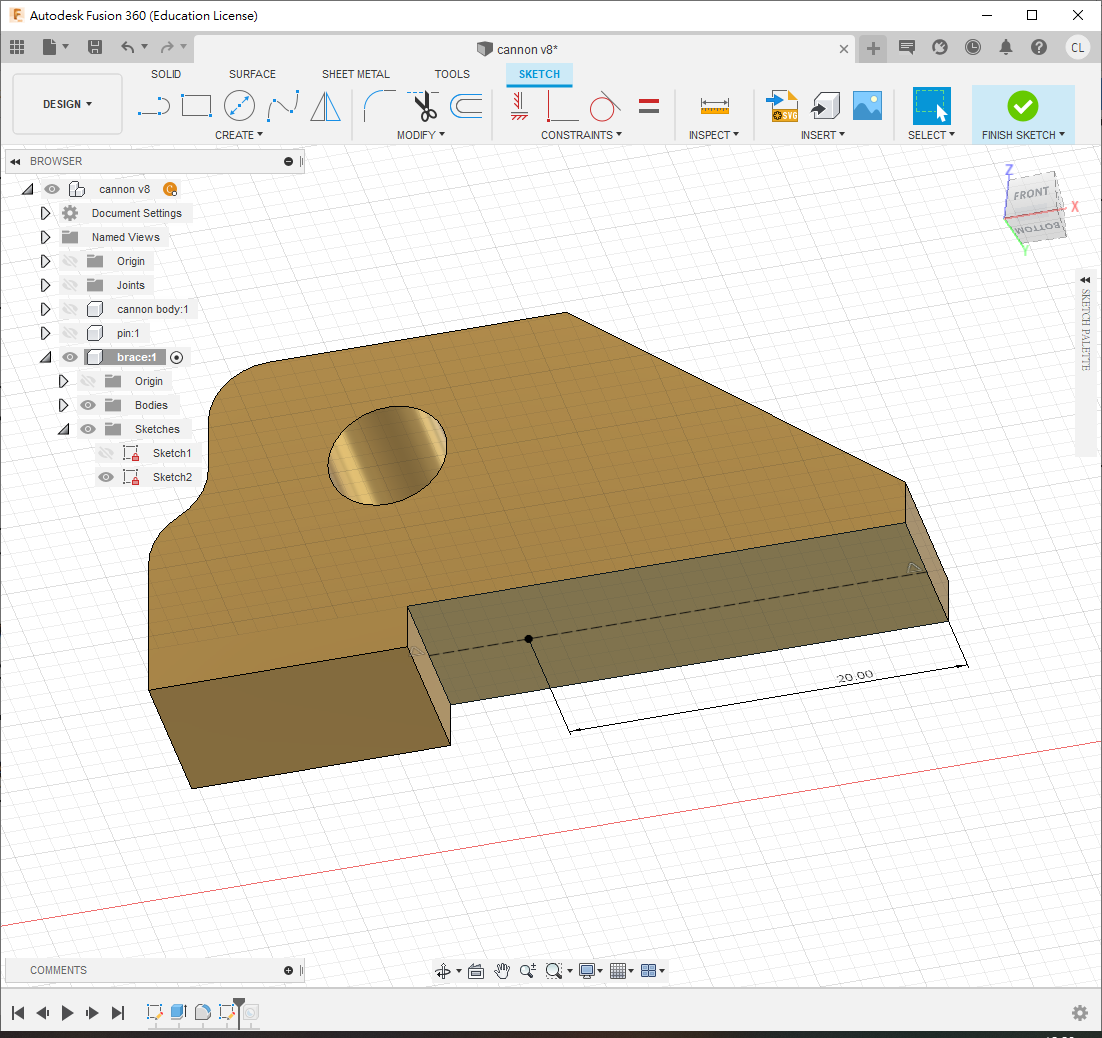

• 在底部根據圖則繪製一個點，距離邊緣 20mm，見下圖2

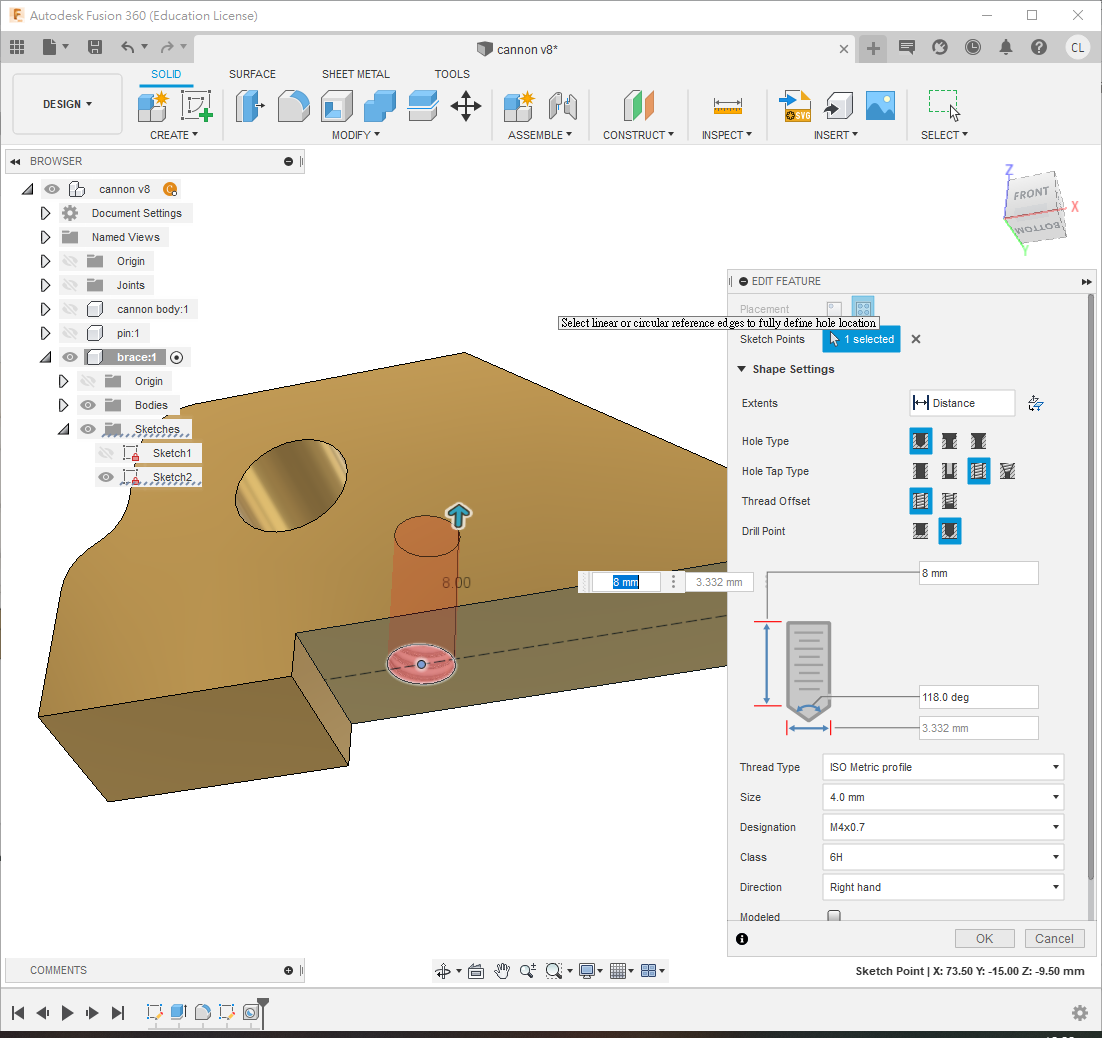

• 使用快捷鍵s搜尋 Hole，根據圖則選擇孔的類型為非沉孔，孔的螺紋為有螺紋，其他選項見下圖3

• 孔的深度和直徑在 Fusion 360 中也是十分清楚地標明的，選擇深度為 8mm，寬度為 M4 螺絲，如下圖3

• 之後就可以將小黑點移回到最上層，用Ctrl+C/Ctrl+V複製貼上多一個 brace

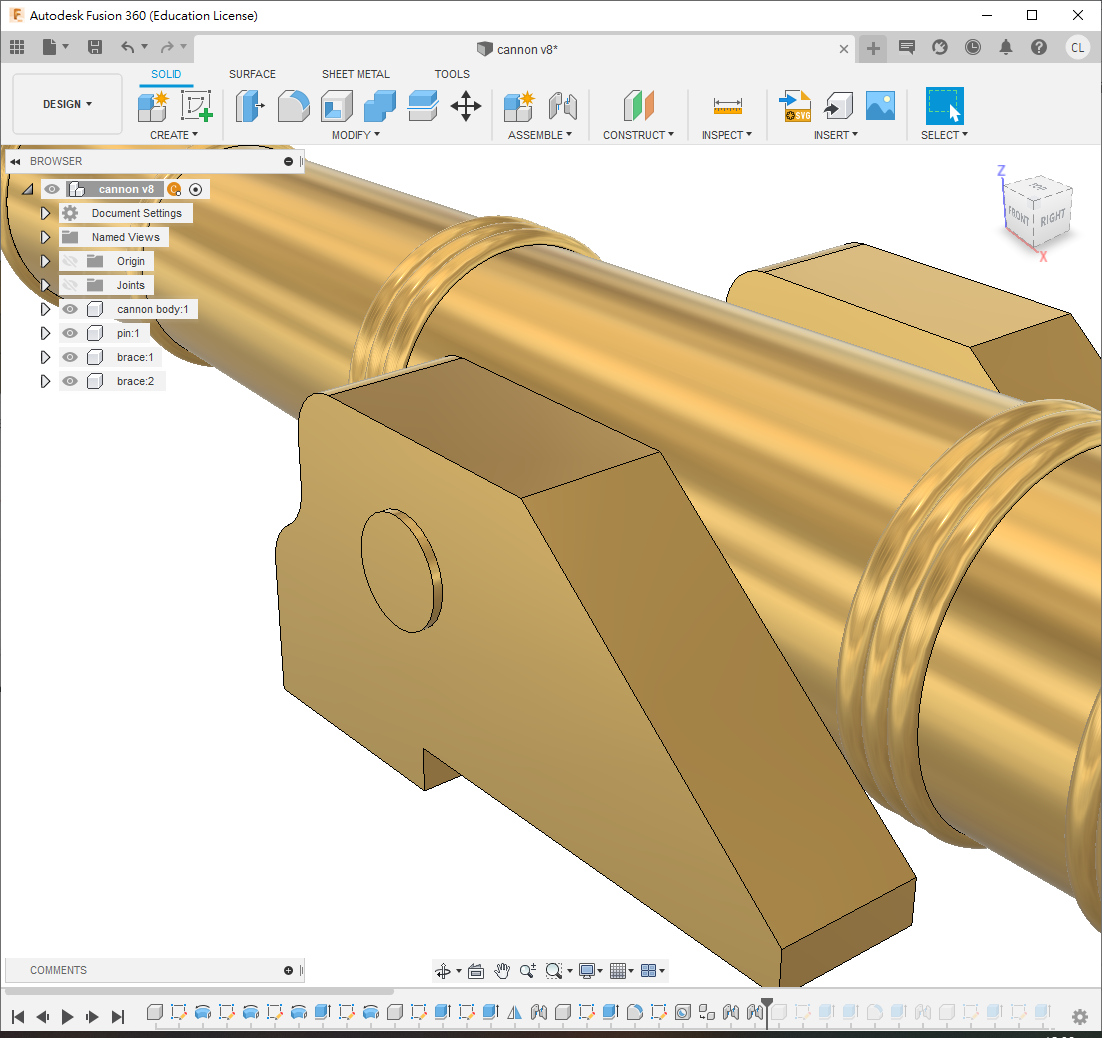

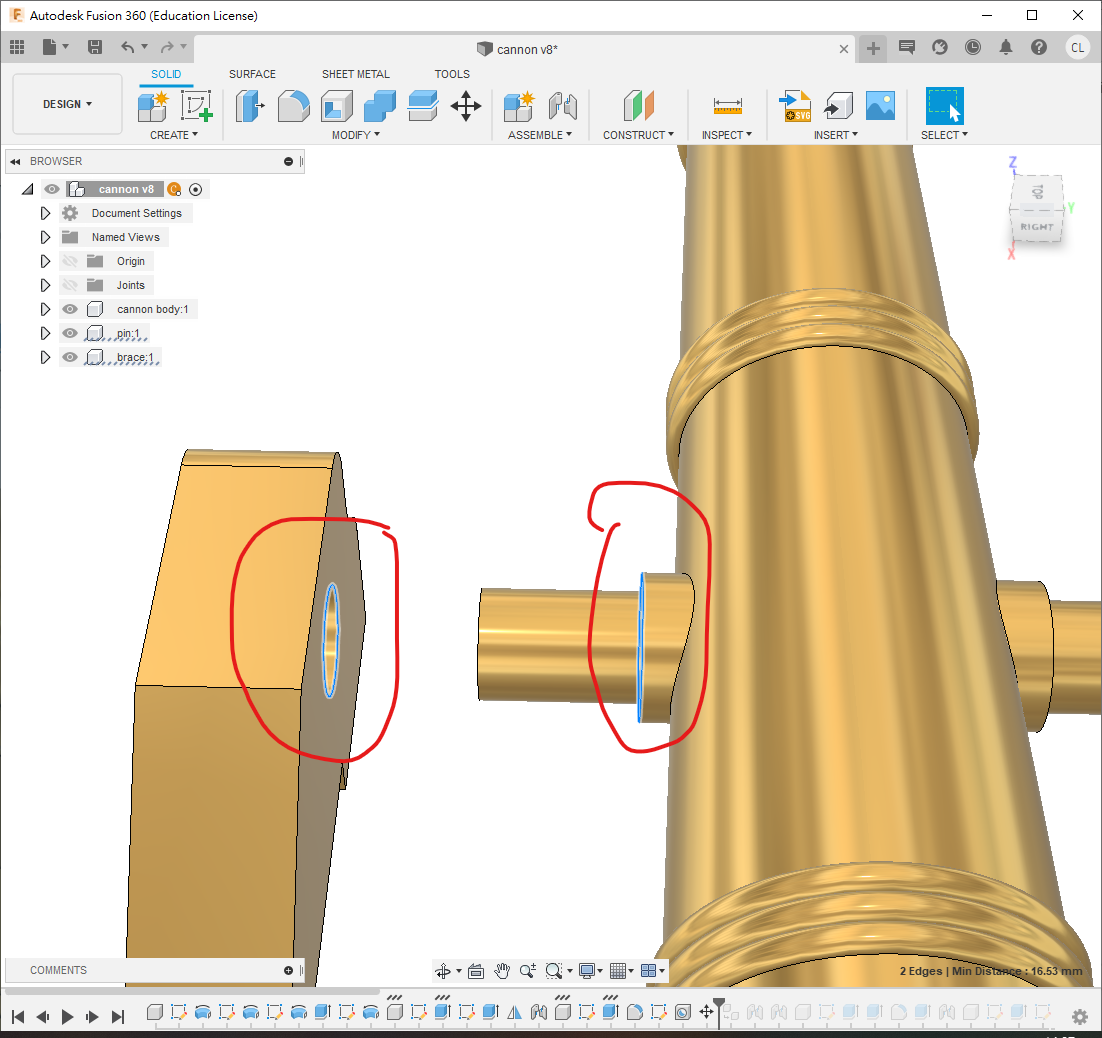

• 使用快捷鍵j將其與 pin 進行聯接，在motion頁面選擇revolving joint

  • Brace的厚度為8mm，而pin凸出為8.5mm，故有0.5mm凸出來是正常的

Step 4

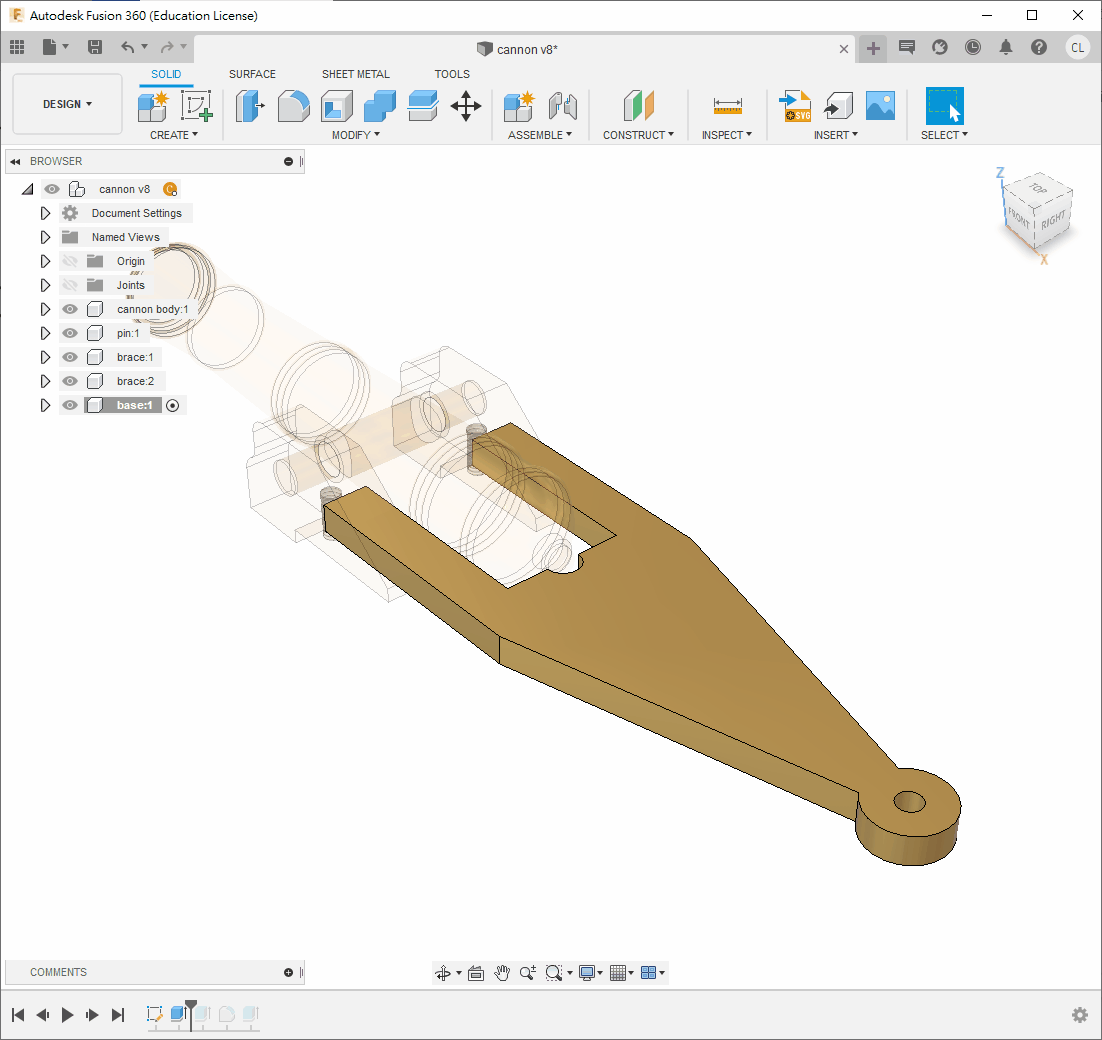

• 下一步是繪製大炮的底座

• 將小黑點移回到最上層，開啟一個新的 component，名為 base

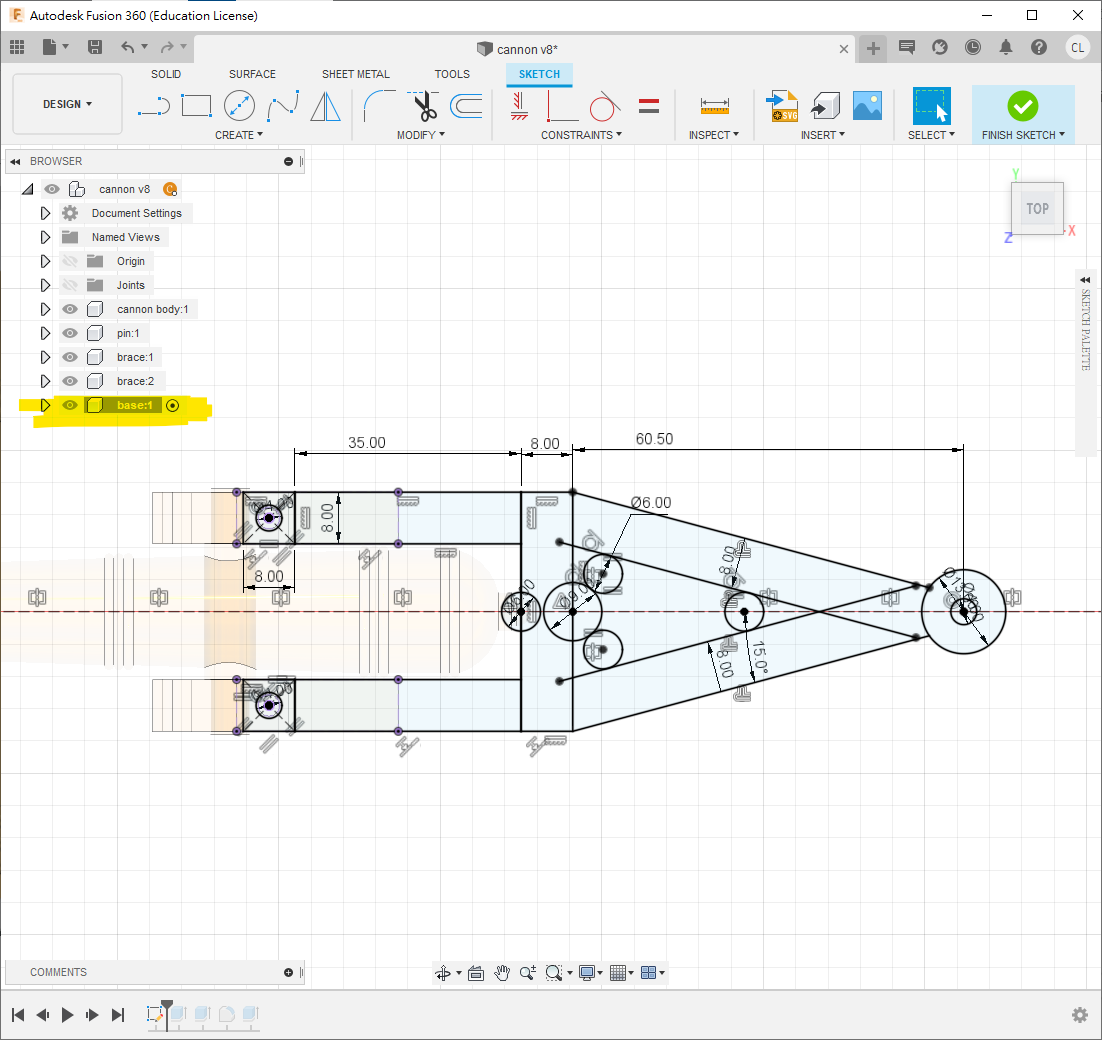

• 確保小黑點在base旁，在 XY 平面或者 bracecomponent 的底部添加一個新草圖，見下圖2

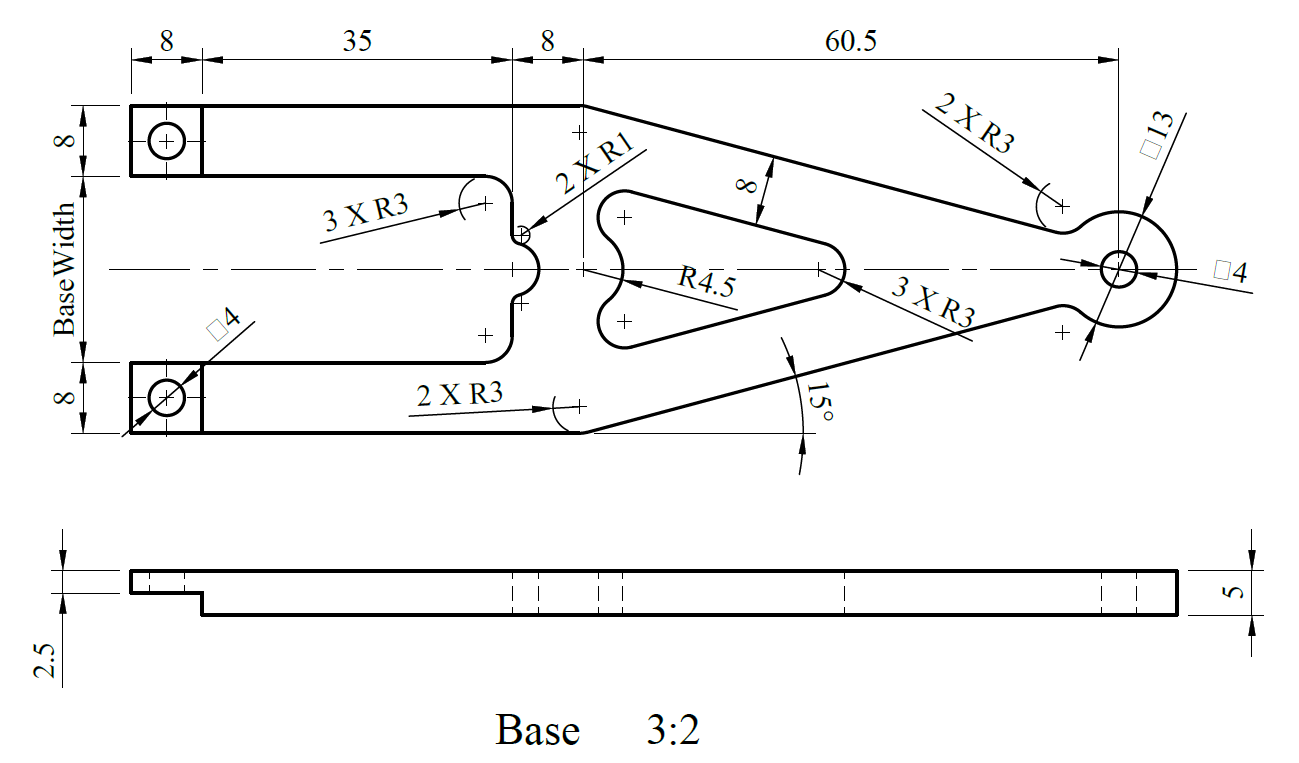

• 根據圖則繪製，圓角可以暫時不用劃，但因為中間的半徑為 4.5mm 的圓與上下偏移 8mm 的線形成不到單一直線，不能使用fillet功能，因此需要在 2D 草圖中使用 TTR 完成，見圖2

• 跟著依次擠出和修圓便完成了

• 完成後，使用快捷鍵j將底座和其中一個 brace"進行聯接，motion頁面使用rigid joint

Step 5

• 將小黑點移回到最上層，用快捷鍵s開啟一個新的 component，名為 spinder

• 在 XY 平面或者 base component 的底部添加一個新草圖

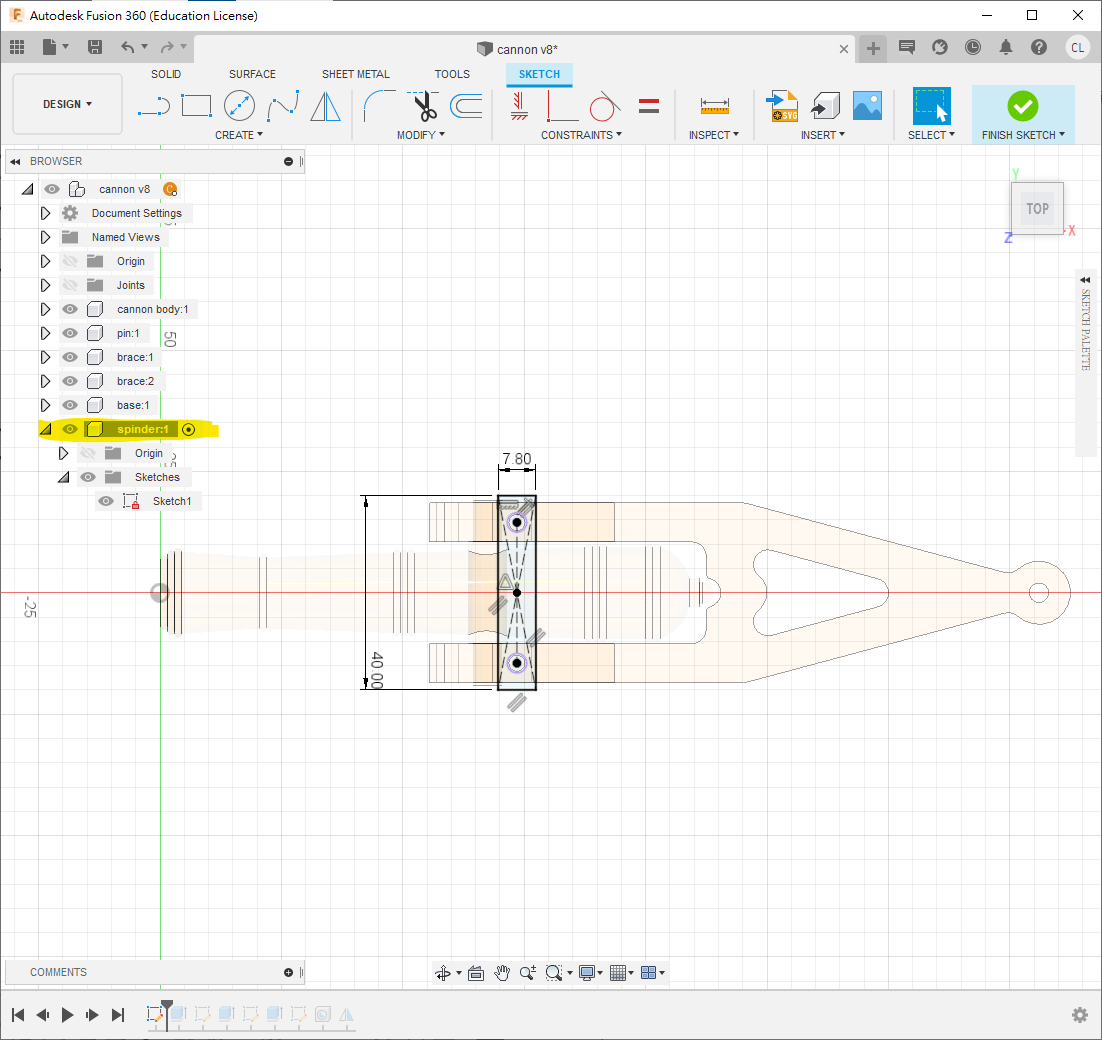

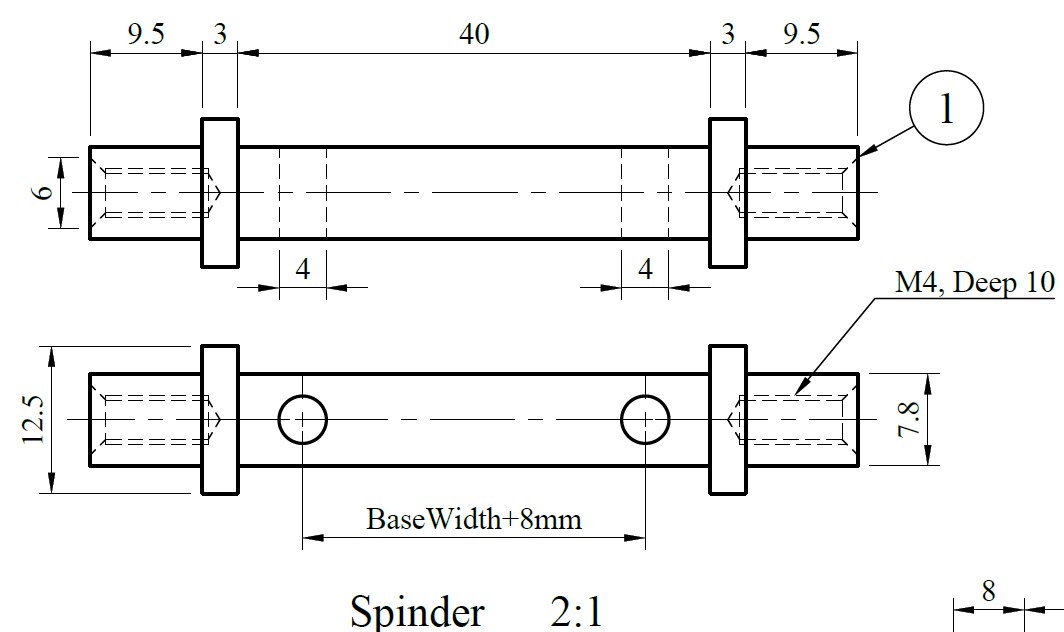

• 快捷鍵p投影兩個 4mm孔，並繪製一個對稱的 40mm x 7.8mm 方形，如下圖1所示

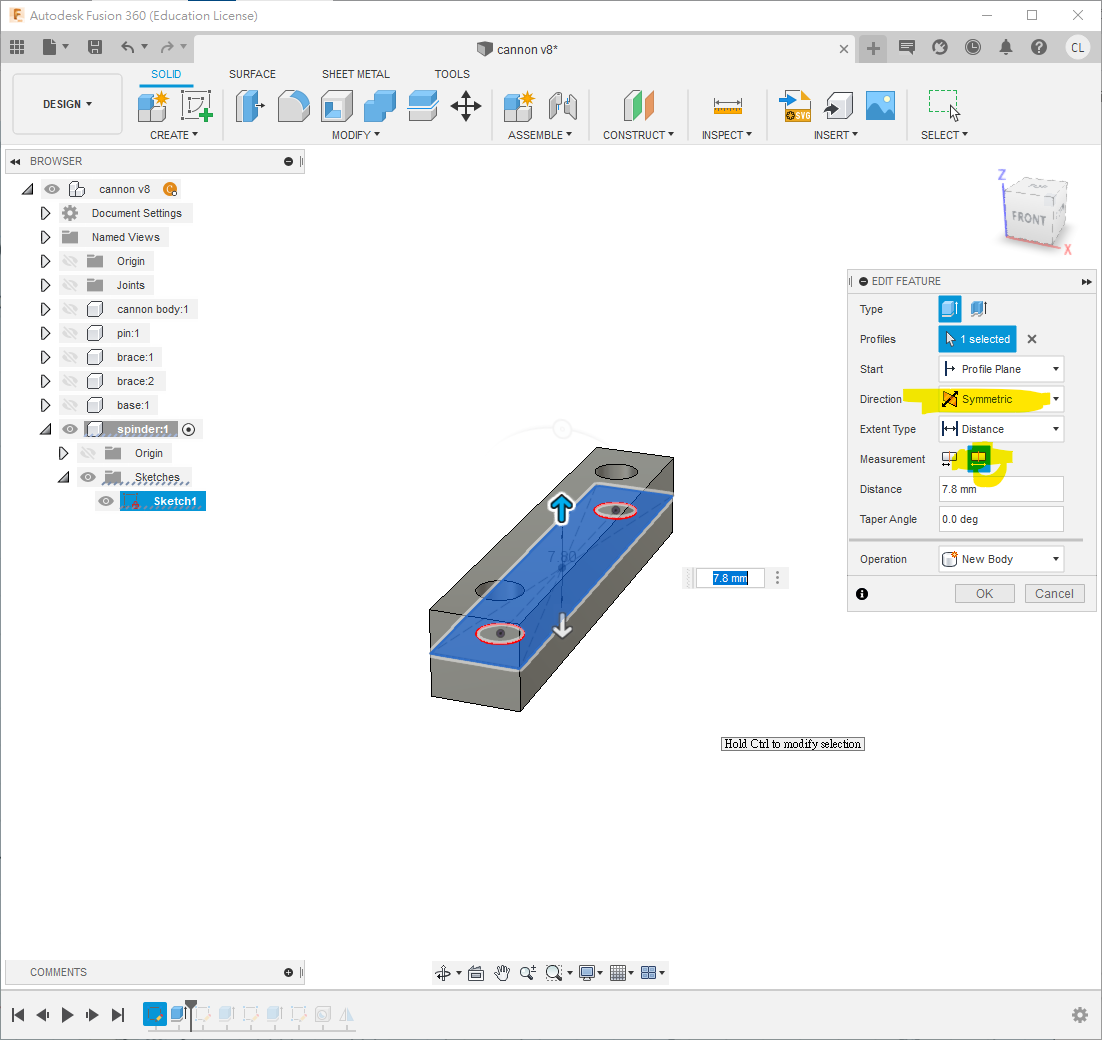

• 使用對稱擠出7.8mm，如下圖3

  • 如果使用對稱方式，之後繪製旁邊的圓形會較容易

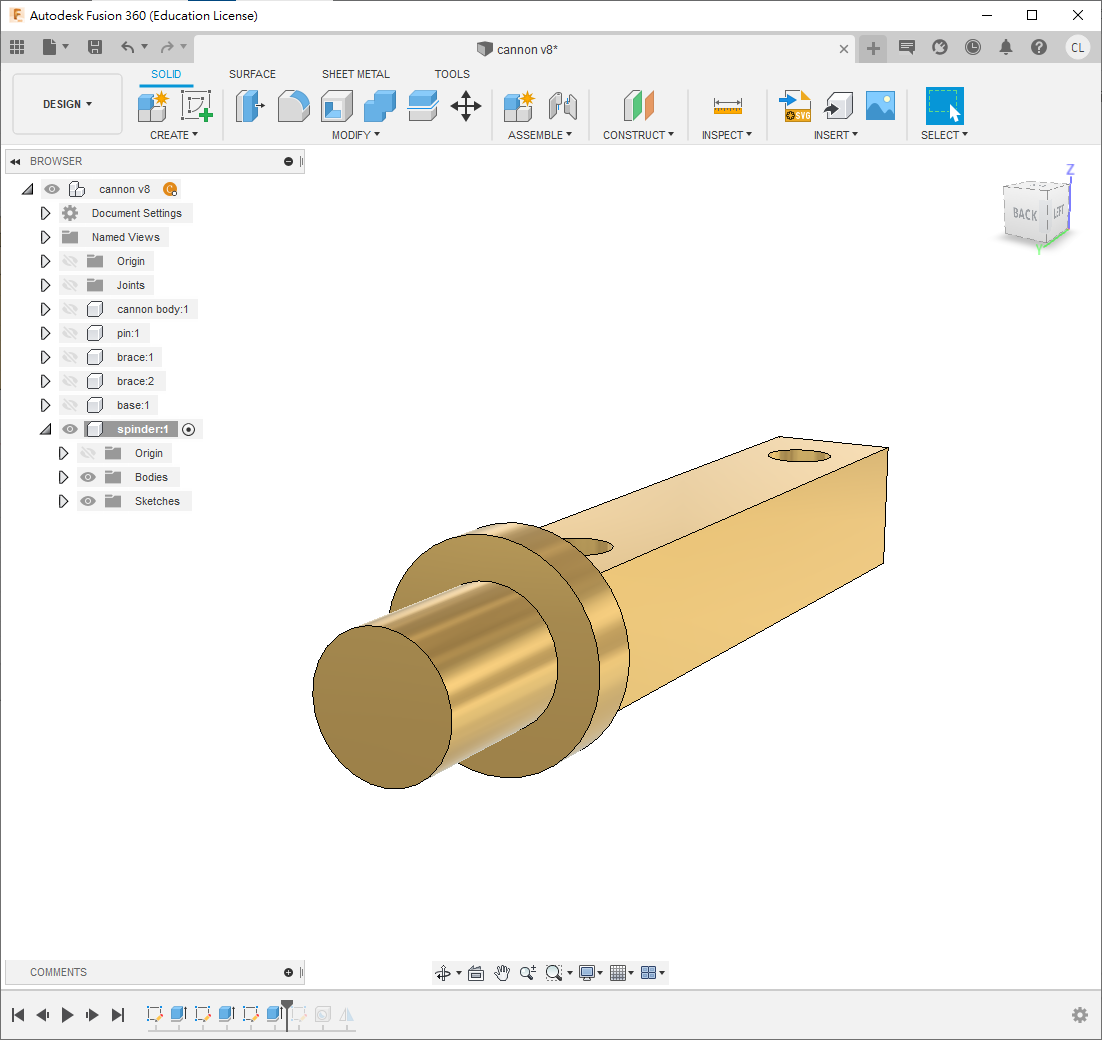

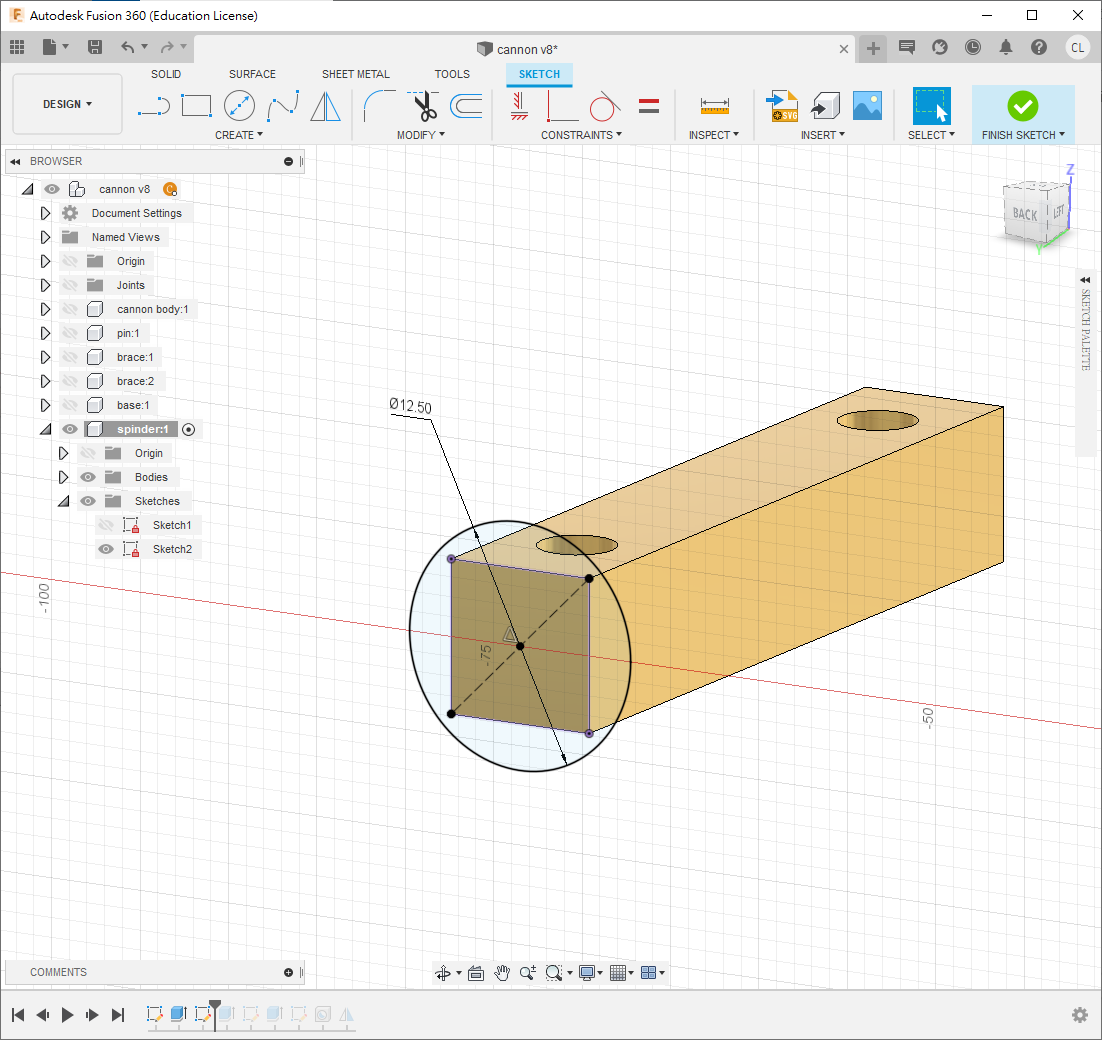

• 之後就可以繪製和擠出 12.5mm 和 7.8mm 的圓形，如下圖4和5

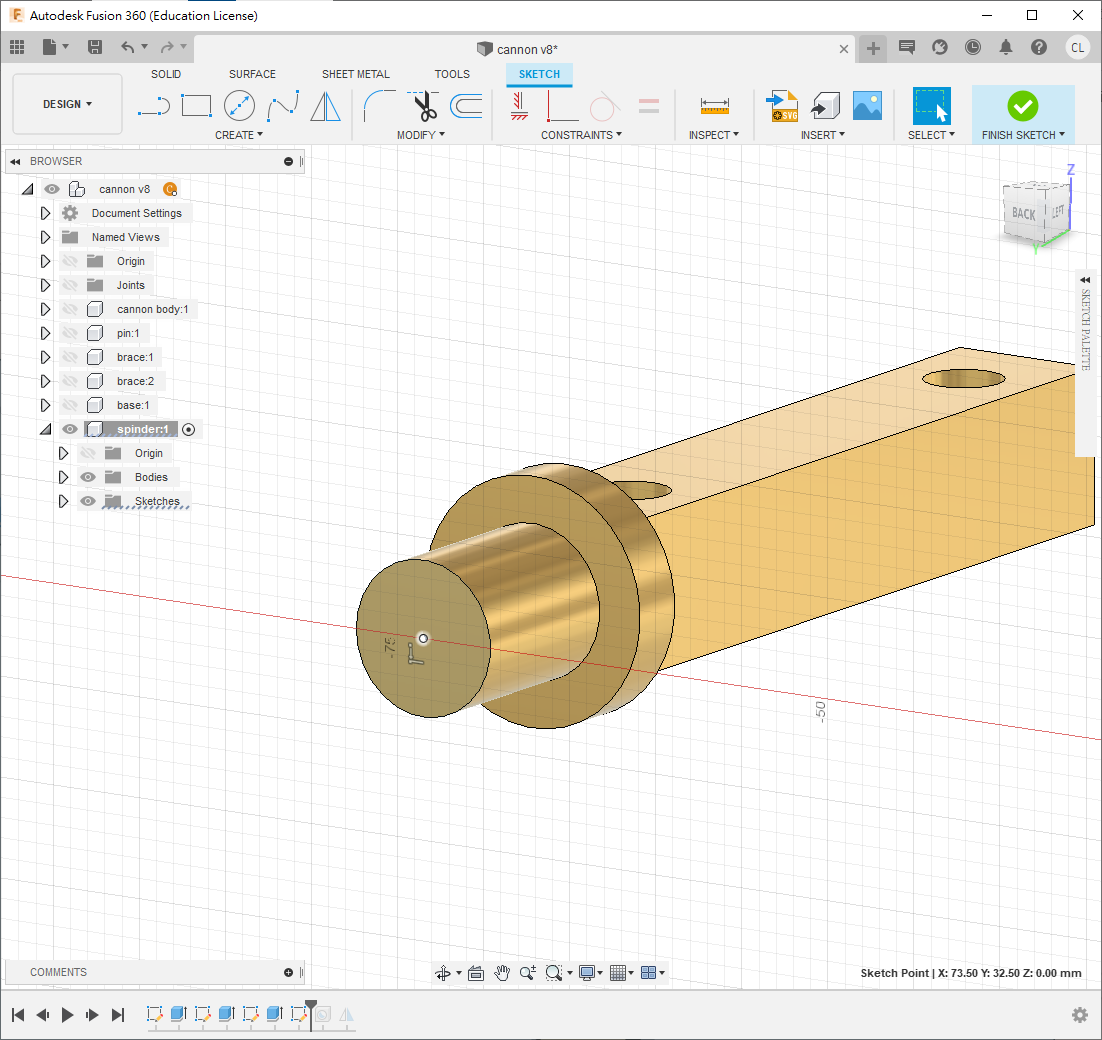

• 快捷鍵s搜尋 new sketch 指令，在最外的平面開啟一個新草圖

• 只需要投影或者繪製一個點就可以，如圖2所示

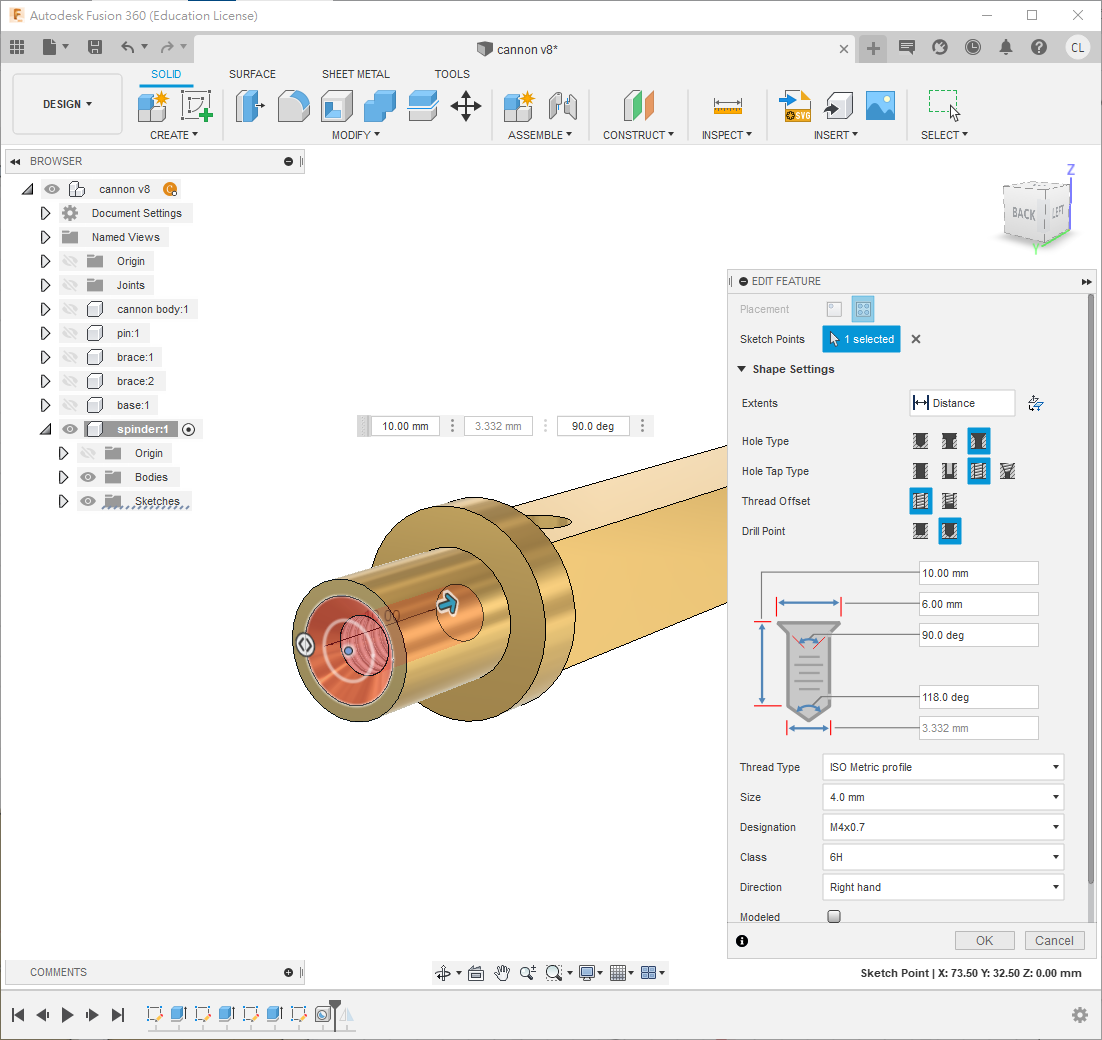

• 用快捷鍵s搜尋 Hole 指令，增加一個沉孔螺紋的鑽孔，如圖3所示

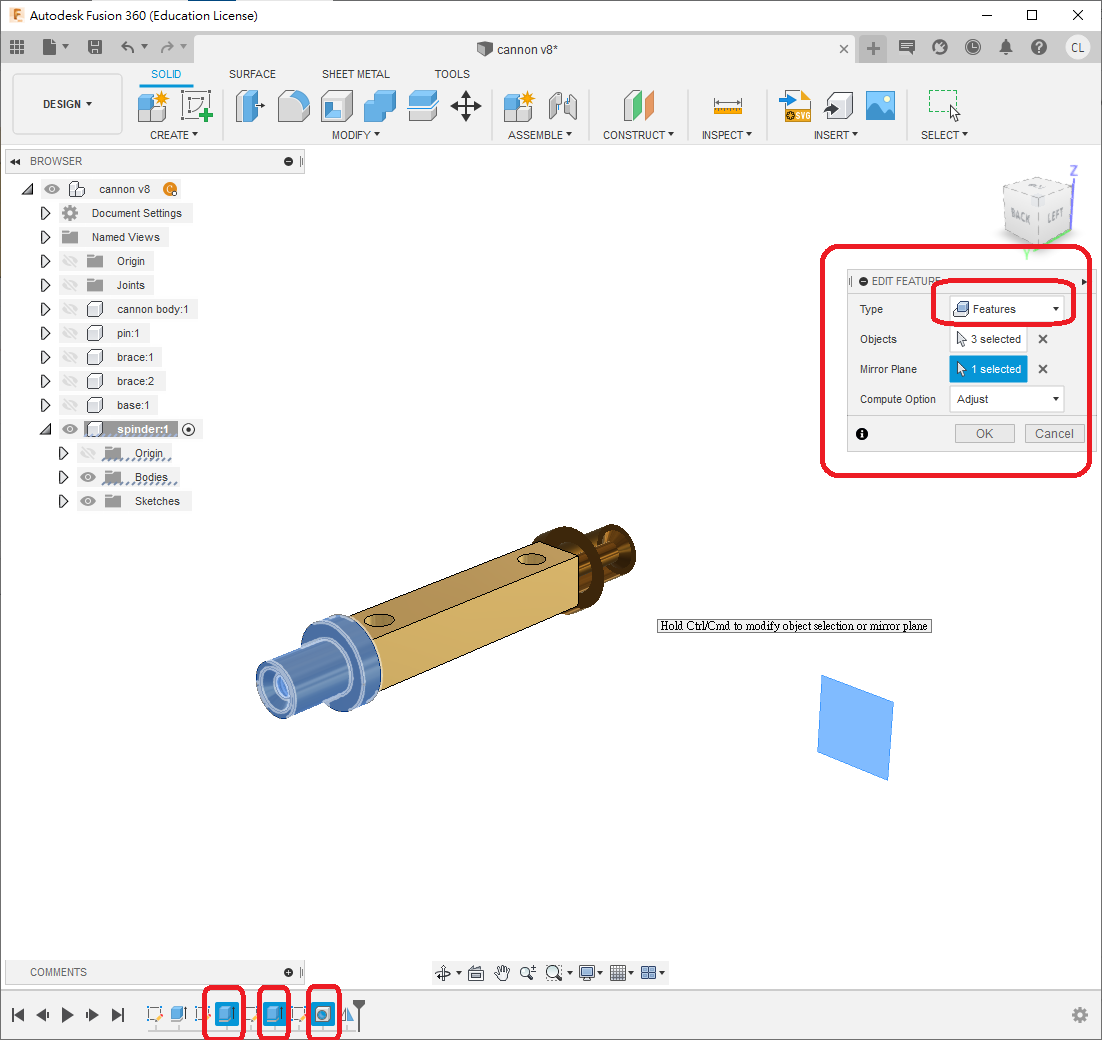

• 將幾個擠出和鑽孔特徵使用鏡像功能鏡像，鏡像面為世界 XZ 平面，如圖4所示

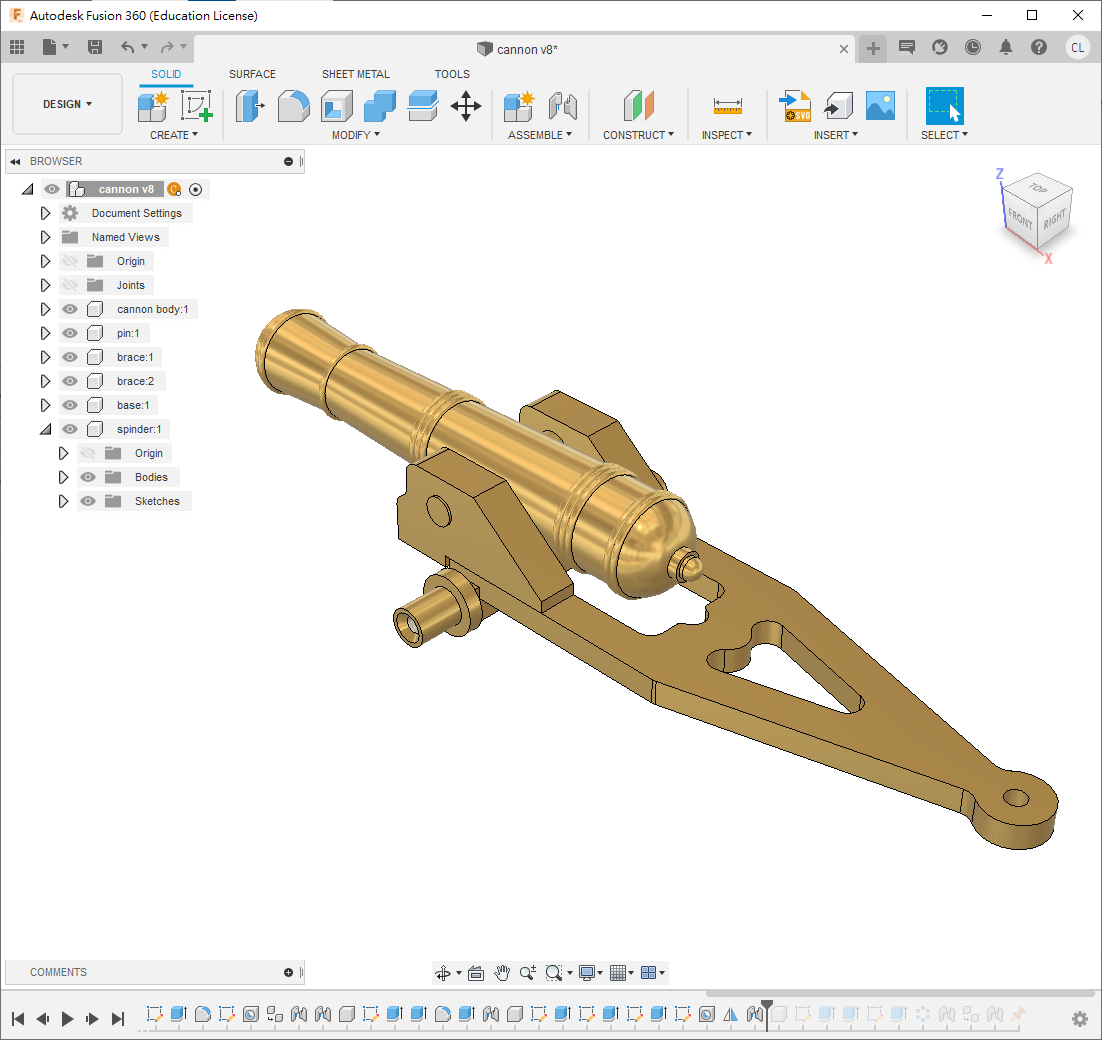

• 完成後，就可以使用快捷鍵j連接到之前繪製的零件上，如下圖5

  • motion頁面使用rigid joint

Step 6

• 將小黑點移回到最上層，開啟一個新的 component，名為 wheel。

• 確保小黑點在這個 wheel 的 component旁

• 開啟一個新的草圖，並投影 spinder component 的中點，如圖2

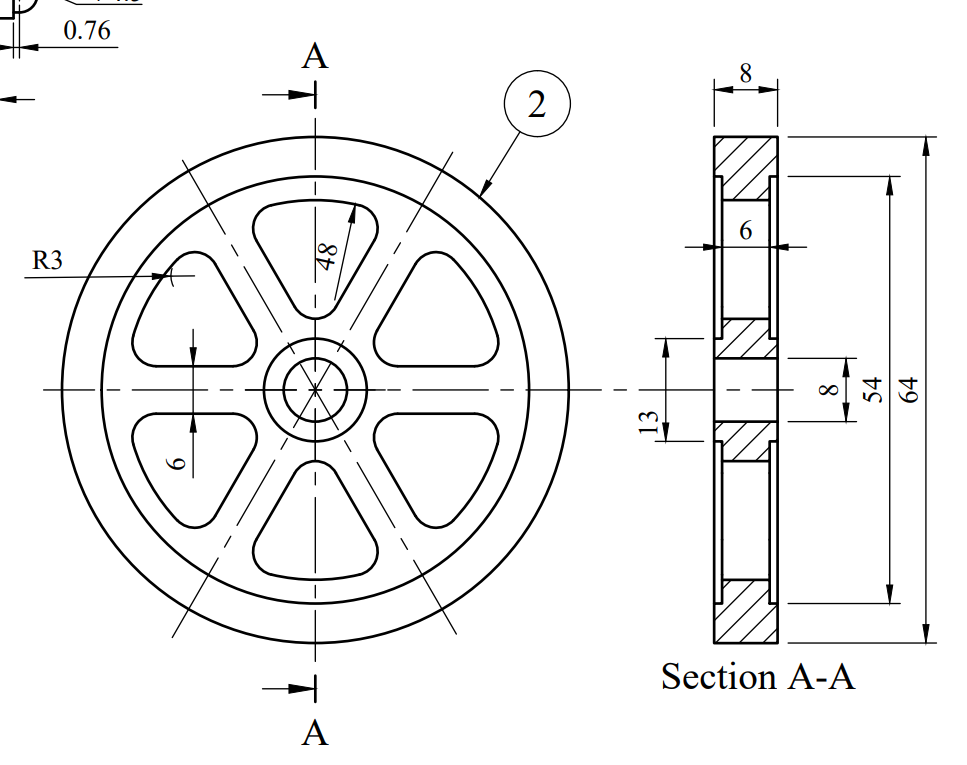

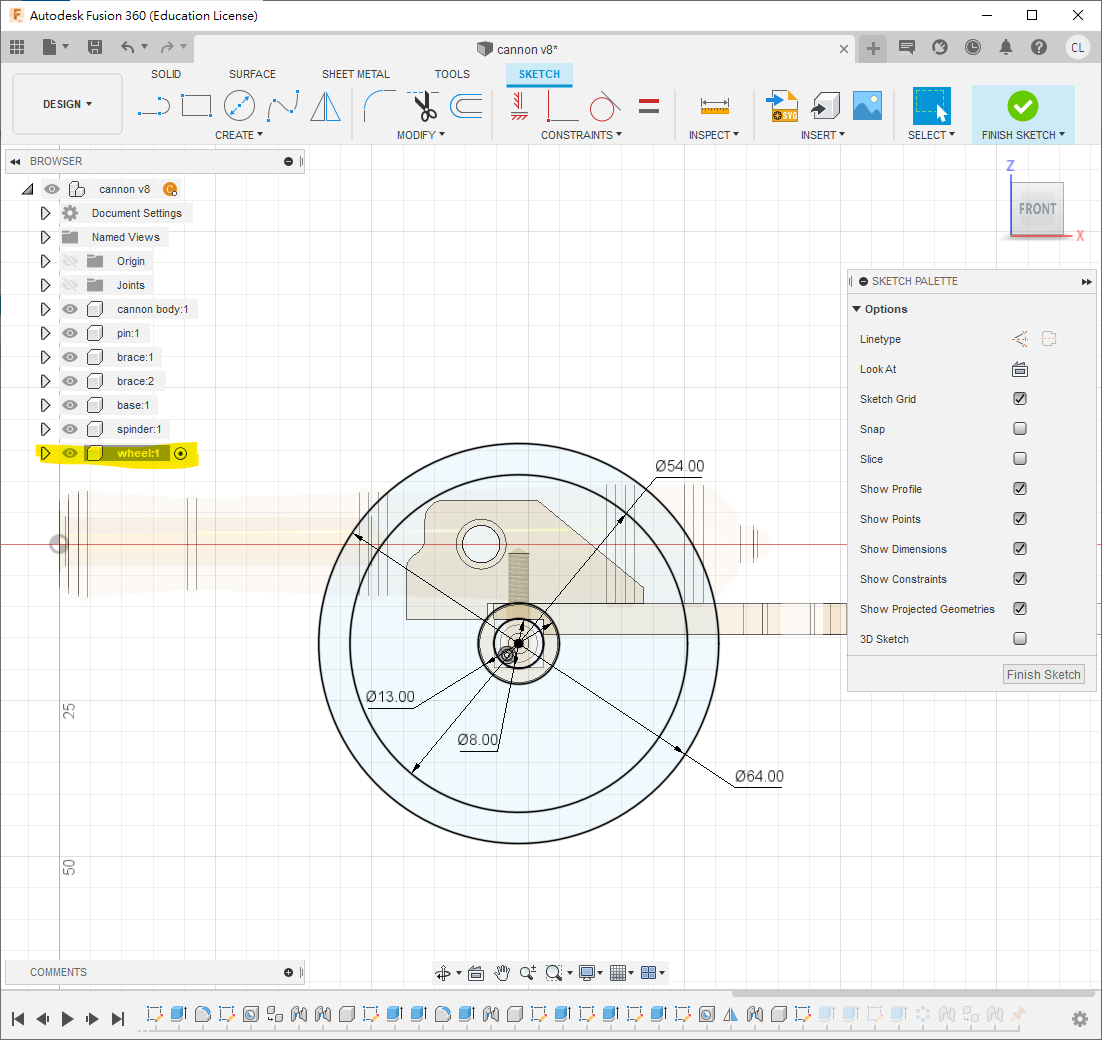

• 在中點上繪製 8mm、13mm、54mm和 64mm四個圓形

  • 不要直接投影 spinder"的圓形，因為它的尺寸是 7.8mm而不是 8mm

• 如 PDF 圖則所示，擠出 8mm和 6mm

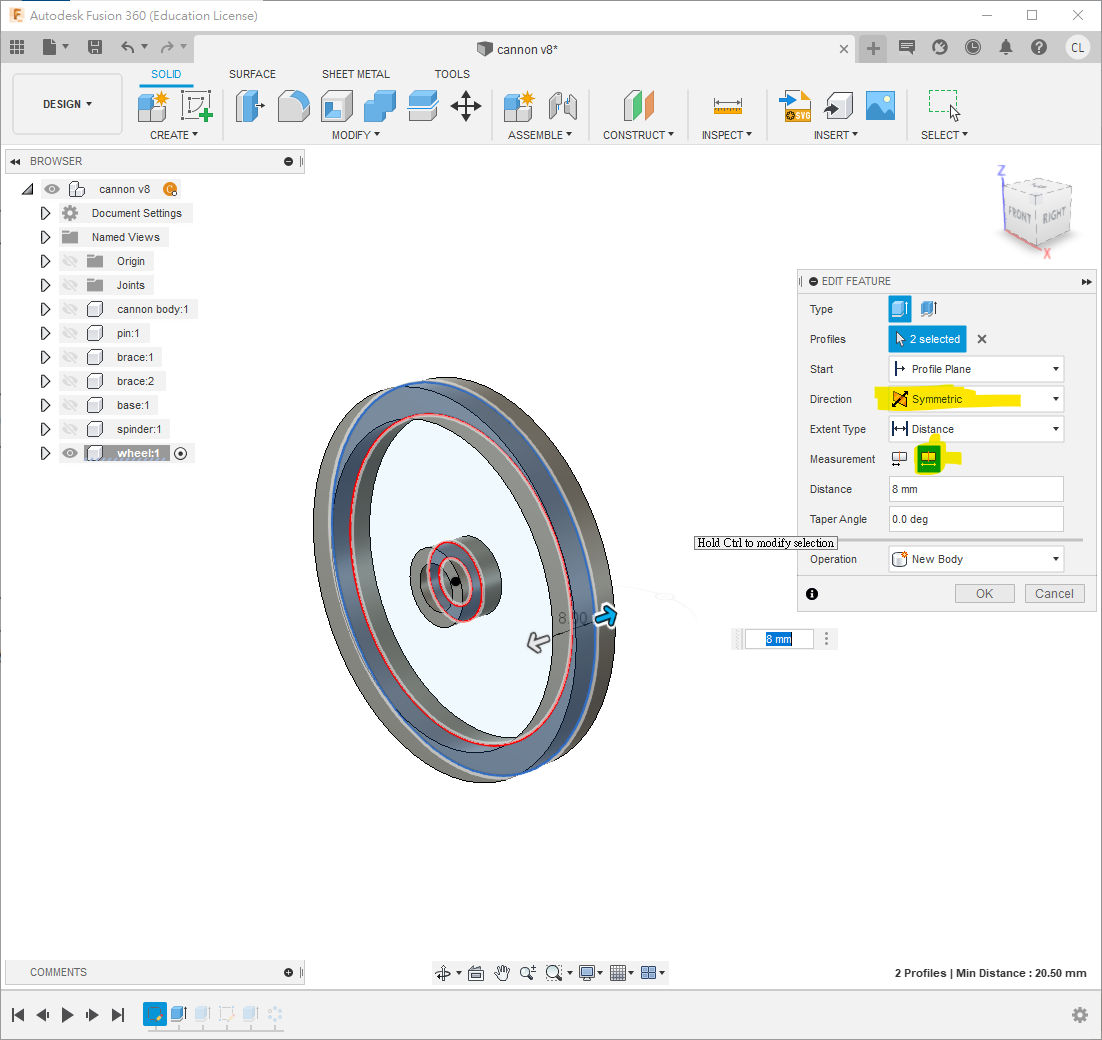

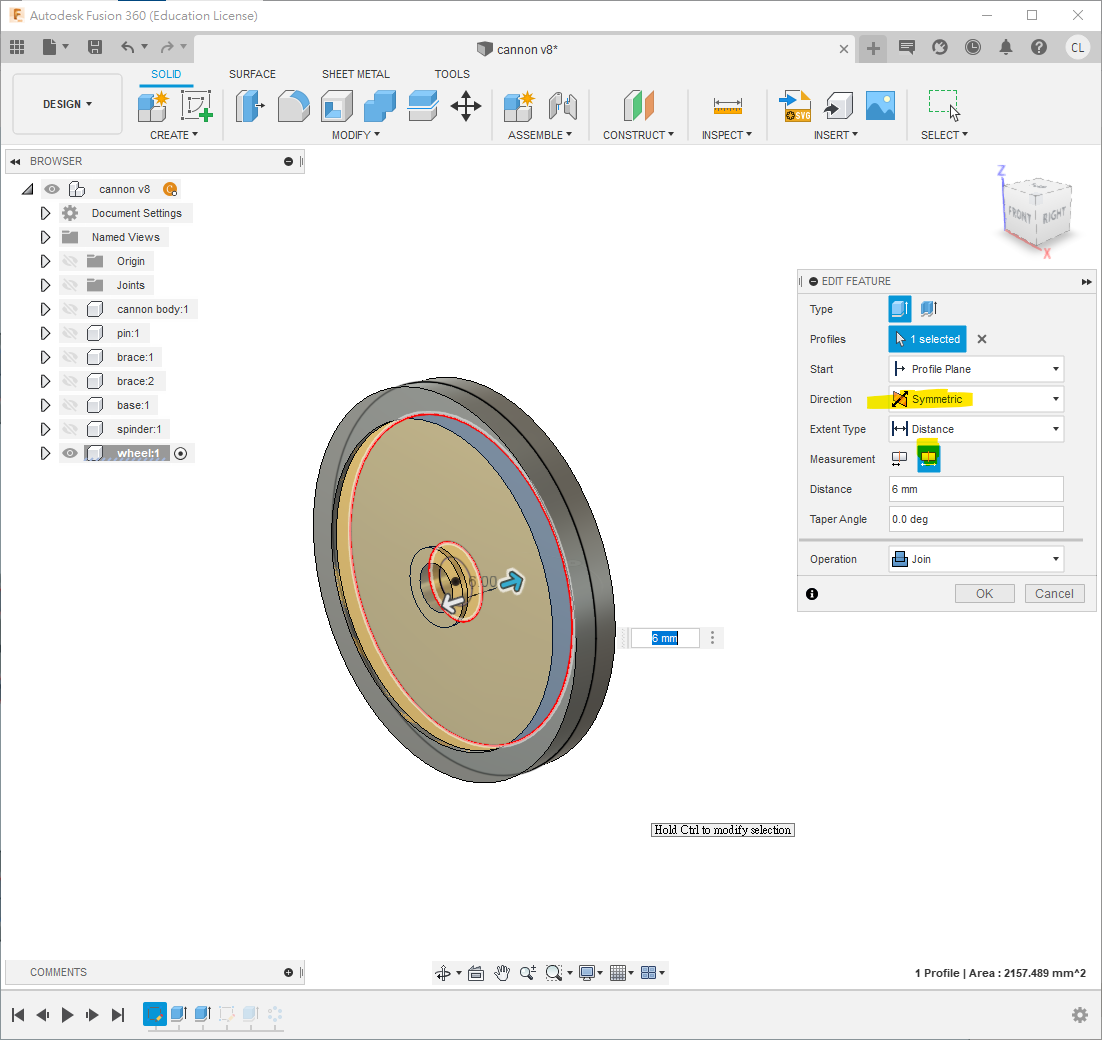

  • 在擠出時，direction選擇Symmetric，如下圖1、圖2所示，方便之後操作

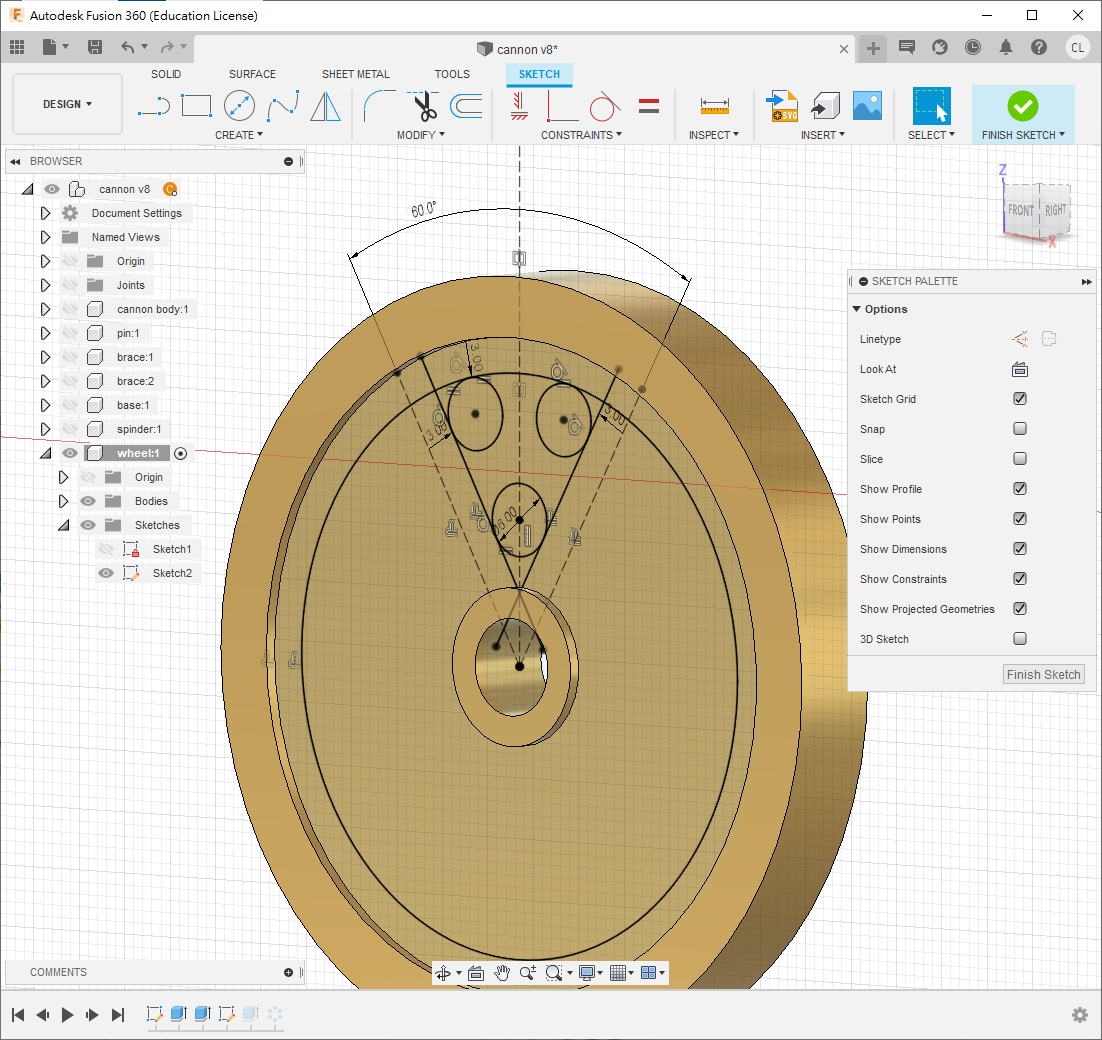

• 如 PDF 圖則所示，在輪子上繪製單一份的挖孔，如圖1

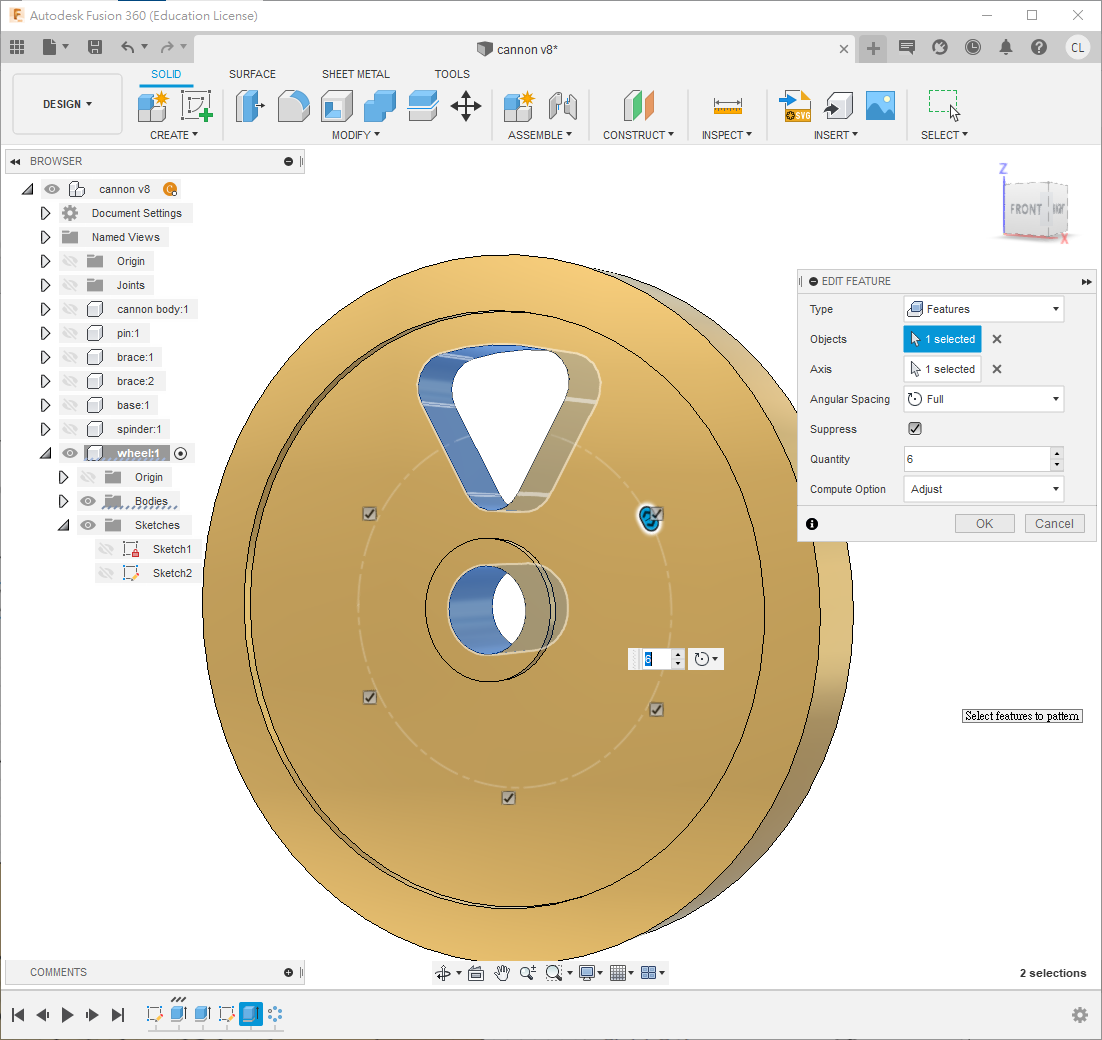

• 擠出之後，就可以使用快捷鍵s搜尋指令Circular Pattern進行旋轉陣列，如圖2

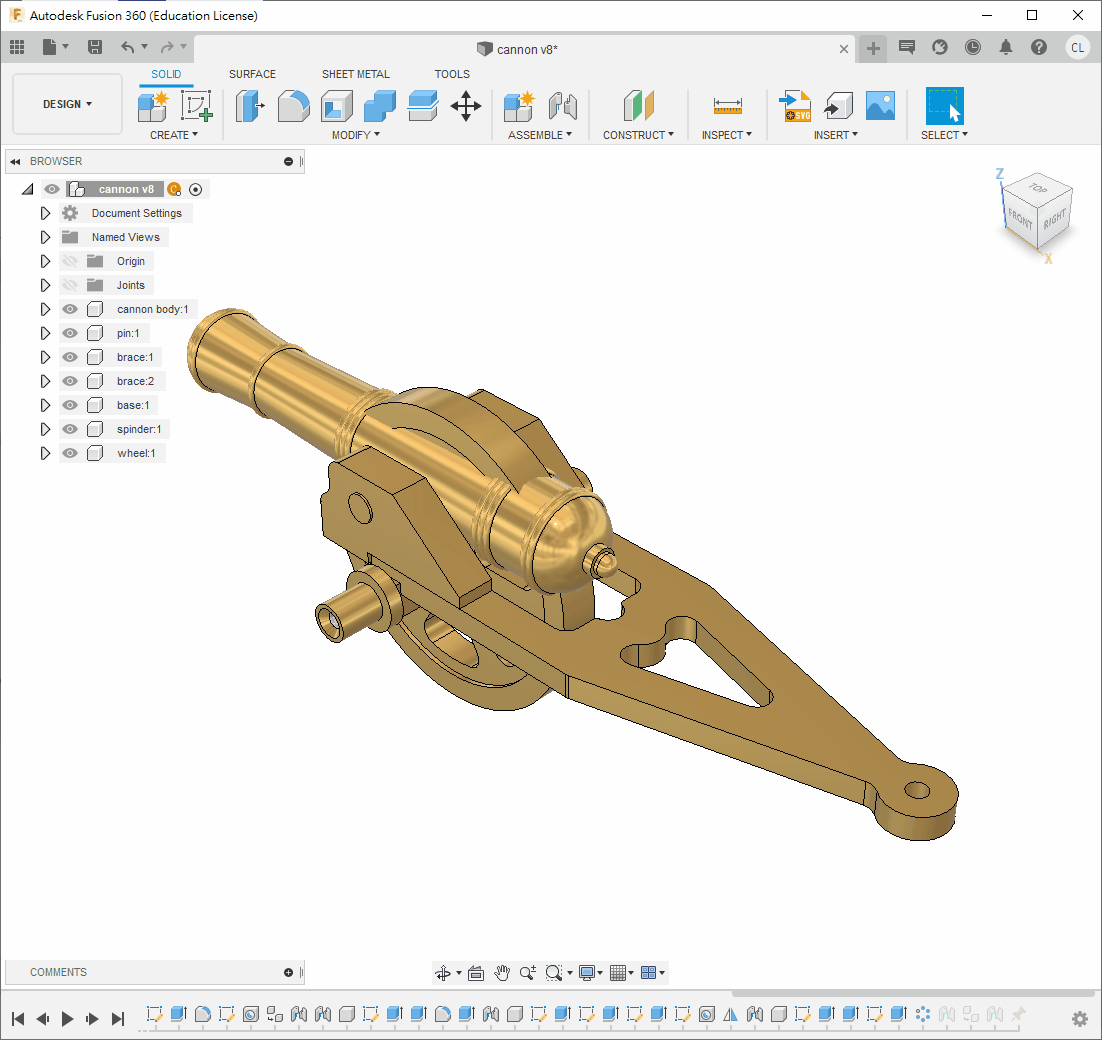

• 後一個步驟是將輪子複製貼上，並使用指令joint組合在一起

  • motion使用revolving joint
